Pour créer la valeur pour des clients. Intégrité et avantageux pour les deux parties.
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | JUYI |
| Certification: | ISO9001,CE |
| Numéro de modèle: | Le montant de l'aide est fixé à la valeur de l'aide accordée. |
| Quantité de commande min: | 50pcs (échantillon disponible) |
|---|---|
| Prix: | USD0.5-USD1/PC |
| Détails d'emballage: | suite pour l'exportation |
| Délai de livraison: | dépendez de la quantité /Negotiable d'ordre |
| Conditions de paiement: | T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | 10000pcs par mois |

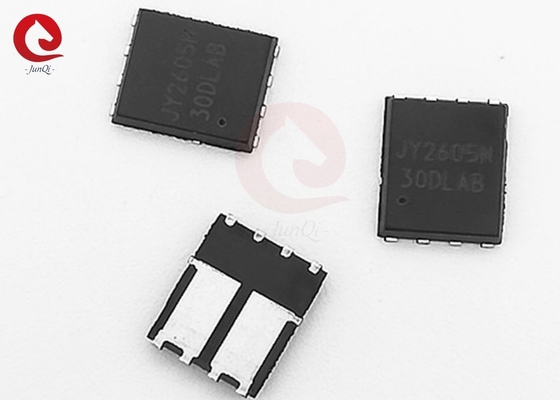

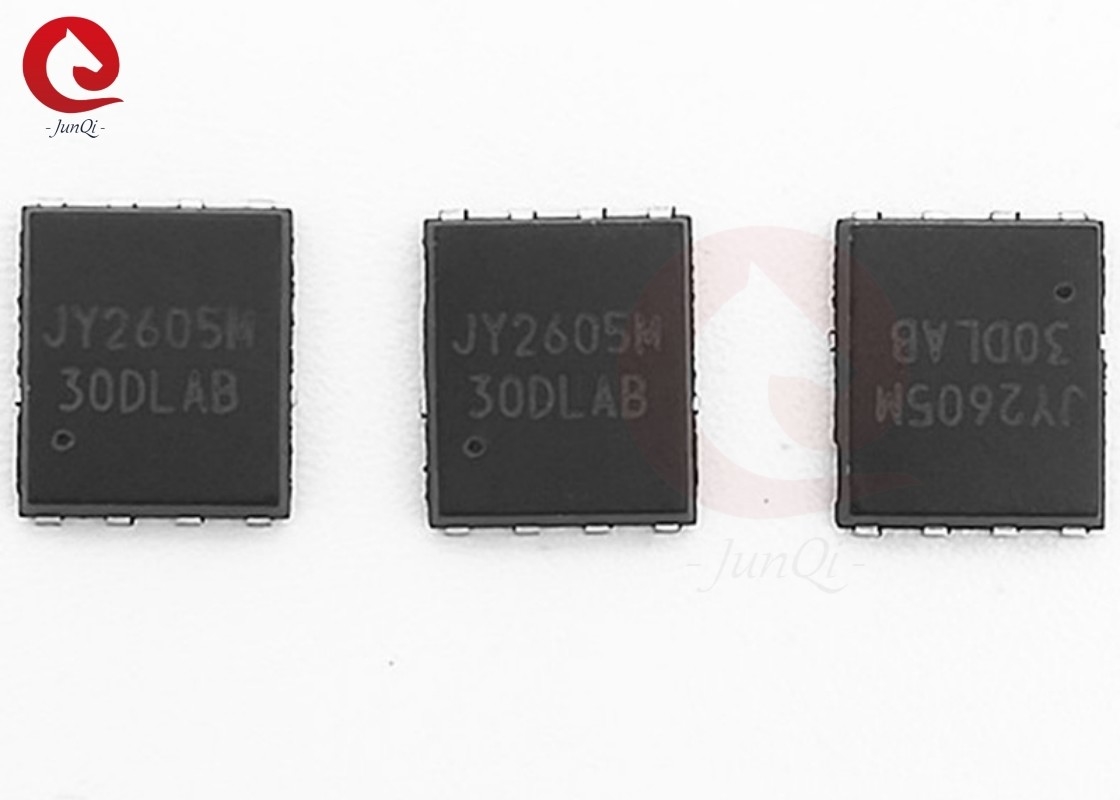

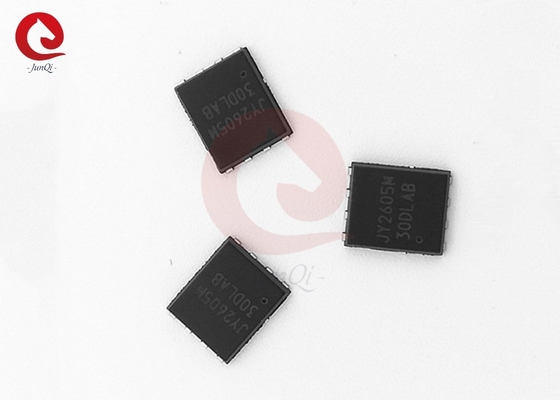

| Nom: | MOSFET de puissance en mode d'amélioration du canal N | Modèle N°.: | Le montant de l'aide est fixé à la valeur de l'aide accordée. |
|---|---|---|---|
| Le type: | Double canal N | Tension de Drain-source: | 60 V |
| Voltage de source fermée: | ± 20 V | Courant continu de drain: | 50A (Ta=25°C) |
| Courant de drainage pulsé: | 185A | Dissipation de puissance maximale: | 65 W |
| Shap: | Carré | Couleur: | Noir |
| Mettre en évidence: | Le mode d'amélioration du double canal de la puissance du mosfet,12V en mode d'amélioration de la puissance,Mousfet de puissance en mode d'amélioration de 24 V |
||
Description générale:
Le produit utilise les dernières techniques de traitement des tranchées pour atteindre la haute densité cellulaire et réduit la résistance d'allumage avec une faible charge de porte.Ces caractéristiques combinées font de cette conception un dispositif extrêmement efficace et fiable pour une utilisation dans les applications de commutation de puissance et une grande variété d'autres applications.
Caractéristiques:
● 60V/50A, RDS ((ON) =14mΩ@VGS=10V ((typique)
● Un changement rapide et une récupération inverse du corps
● Voltage et courant d'avalanche parfaitement caractérisés
● Excellent emballage pour une bonne dissipation de la chaleur
Applications:
● Application de commutation électrique
● rectification synchrone
● Le moteur pour les systèmes 12V-24V
Description du code PIN:
Rating maximal absolu ((Tc=25°C, sauf indication contraire):
| Le symbole | Paramètre | Rating | Unité | |
| VRésultats de l'enquête | Voltage de la source de vidange | 60 | V | |
| VGS | Voltage de la porte de sortie | ± 20 | V | |
| Je suis...D | Courant de drainage continu | Tc = 25°C | 50 | Une |
| Tc = 100°C | 35 | |||
| Je suis...Le DM | Courant de drainage pulsé | 185 | Une | |
| PD | Dissipation de puissance maximale | 65 | W | |
| TJeTGST | Plage de température de jonction de fonctionnement et de stockage | -55 à +175 | °C | |
| RThJC | Résistance thermique - jonction avec le boîtier | 2.3 | °C/W | |
DFN5*6 Conception du paquet:
| Le symbole | Les effets secondaires | |||
| mm | pouces | |||
| Je ne sais pas. | - Je vous en prie. | Je ne sais pas. | - Je vous en prie. | |
| Une | 1.03 | 1.17 | 0.0406 | 0.0461 |
| b | 0.34 | 0.48 | 0.0134 | 0.0189 |
| c | 0.203 BSC | 0.0080 BSC | ||
| D | 4.80 | 5.40 | 0.1890 | 0.2126 |
| D1 | 4.80 | 5.00 | 0.1890 | 0.1969 |
| D2 | 4.11 | 4.31 | 0.1620 | 0.1700 |
| D3 | 1.60 | 1.80 | 0.0629 | 0.0708 |
| E | 5.95 | 6.15 | 0.2343 | 0.2421 |
| E1 | 5.65 | 5.85 | 0.2224 | 0.2303 |
| E2 | 3.30 | 3.50 | 0.1300 | 0.1378 |
| E3 | 1.70 | / | 0.0630 | / |
| e | 1.27 BSC | 0.05 BSC | ||
| L | 0.05 | 0.25 | 0.0019 | 0.0098 |
| L1 | 0.38 | 0.50 | 0.0150 | 0.0197 |
| L2 | 0.38 | 0.50 | 0.0150 | 0.0197 |
| Je | / | 0.18 | / | 0.0070 |
| K | 0.5 | 0.7 | 0.0197 | 0.0276 |
