| Lieu d'origine: | La Chine |
| Nom de marque: | JEUNKEI |
| Certification: | ISO9001,CE |
| Numéro de modèle: | Les États membres doivent: |
| Quantité de commande min: | 50pcs (échantillon disponible) |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | suite pour l'exportation |
| Délai de livraison: | dépendez de la quantité /Negotiable d'ordre |
| Conditions de paiement: | T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | 10000pcs par mois |

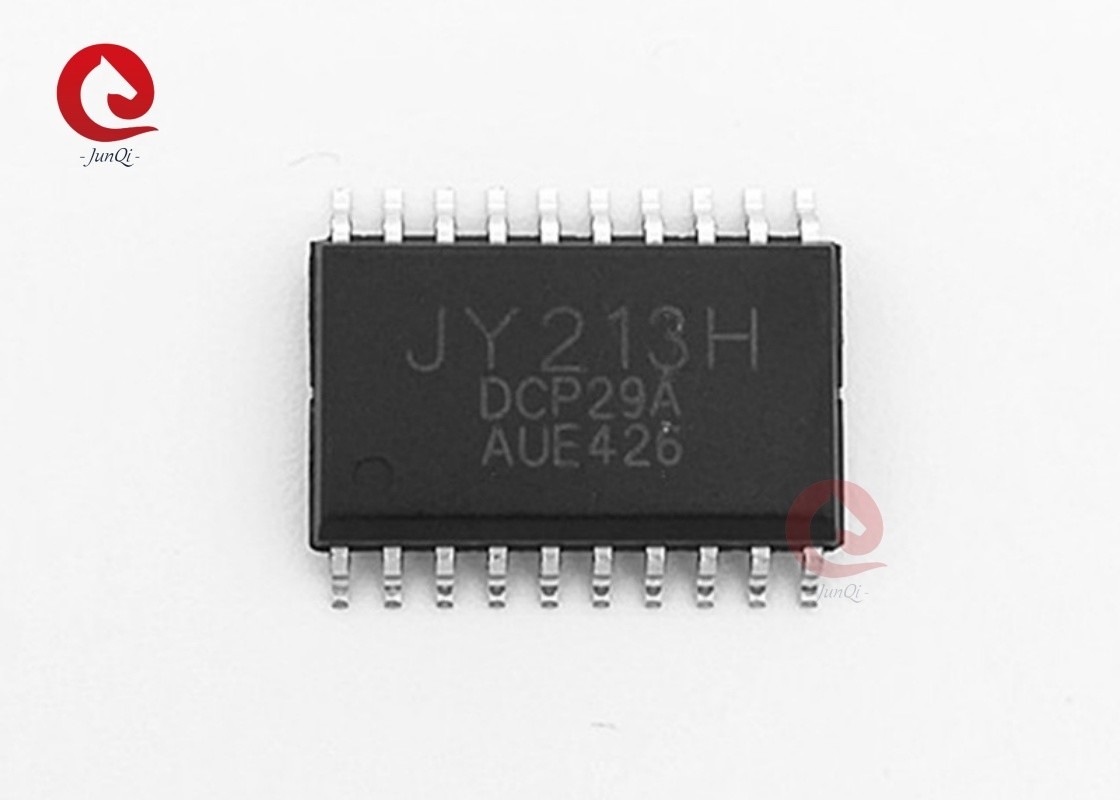

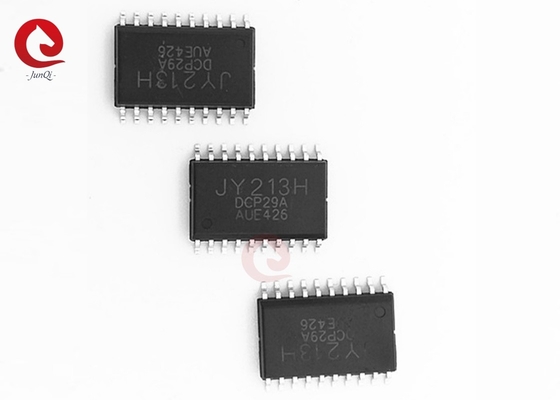

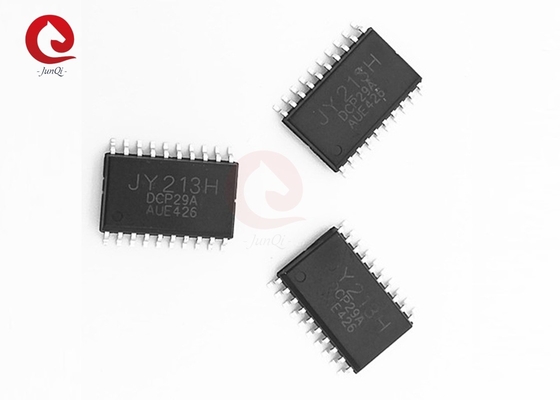

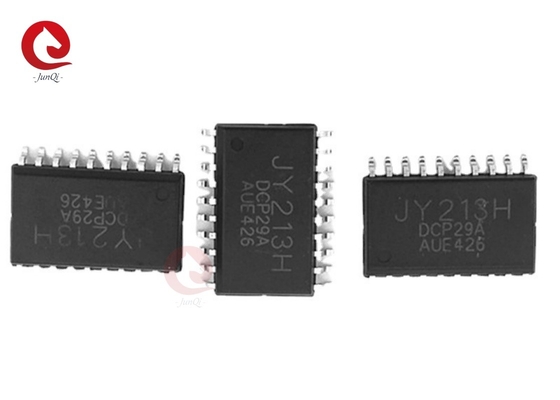

| Nom: | MOSFET de puissance à grande vitesse | Modèle N°.: | Les États membres doivent: |
|---|---|---|---|
| Type de colis: | SOP20 | Type de canal: | Conducteur du côté supérieur du demi-pont |
| Conduire: | Conducteur jusqu'aux portes à demi-pont à trois phases | Type de grille: | Conducteur de porte à haute tension à trois phases |
| logique d'entrée compatible: | 3.3V, 5V, 15V | Processus à haute tension: | 600 V |
| Filtre d'entrée intégré: | - Oui, oui. | Application du projet: | Conducteur d'inverseur à moteur à trois phases |
| Mettre en évidence: | SOP20 MOSFET pour le pilote de moteur BLDC,MOSFET à moteur BLDC à grande vitesse,MOSFET de conduite de moteur BLDC haute tension |
||
Des descriptions:
Le JY213H est un MOSFET de puissance à grande vitesse et un pilote IGBT avec trois canaux de sortie indépendants de haut et bas côté référencés pour pilote de porte à 3 phases.Protection intégrée contre le temps mort et la protection par tir qui empêchent la panne de la moitié du pontLes circuits UVLO empêchent les dysfonctionnements lorsque les VCC et VBS sont inférieurs à la tension limite spécifiée.Le procédé à haute tension de 600 V et la technique d'annulation du bruit en mode commun assurent un fonctionnement stable des conducteurs à haute tension dans des conditions de bruit élevé DV/dt.
Caractéristiques:
1. pilote de côté haut à demi-pont 600V intégré
2- Le pilote jusqu' aux portes à demi-pont en 3 phases
3. Contrôle du temps mort intégré
4Protéger par tir
5. sous verrouillage de tension pour VCC et VBS
6. 3.3V, 5V, 15V logique d'entrée Compatible
7Filtre d'entrée intégré
8. -40°C à 125°C
9Circuit de suppression du bruit en mode commun
Applications:
1. Conducteur de moteur à onduleur à trois phases
2- La climatisation.
3. Les machines à laver
Diagramme de blocage:
Circuit d'application typique:
Informations relatives à la commande:
| N° de la partie valide | Type de colis | Le code supérieur |
| Le nombre d'heures de travail est le suivant: | 20 pin, SOP, 300 mil | Le nombre d'heures de travail est le suivant: |
| Le nombre d'heures de travail est le suivant: | 24-PIN, SOP, 300mil | Le nombre d'heures de travail est le suivant: |
| Le nombre d'heures de travail est le suivant: | 28 PIN, SOP, 300 millilitres | Le nombre d'heures de travail est le suivant: |
Configuration du code PIN:
Description du code PIN:
| Nom de la broche | Décrire | Le numéro de code. | |
| SOP20 | SOP24 | ||
| Le CCR | Voltage de l'alimentation logique et des conducteurs de la porte latérale basse | 1 | 1 |
| V5V | Sortie LDO de 5 V | 2 | |
| HU | Entrée logique pour le pilote U-phase de la porte latérale supérieure | 2 | 3 |
| HV | Entrée logique pour le pilote de phase V de la porte latérale supérieure | 3 | 4 |
| HW | Entrée logique pour le pilote W-phase de la porte latérale supérieure | 4 | 5 |
| LU | Entrée logique pour le pilote U-phase de la porte latérale basse | 5 | 6 |
| LV | Entrée logique pour le pilote de phase V de la porte latérale basse | 6 | 7 |
| LW | Entrée logique pour le pilote W-phase de la porte latérale basse | 7 | 8 |
| Le GND | La mise à la terre logique et la mise à la terre des drivers de la porte latérale basse | 8 | 9 |
| Faible | Sortie W-phase du pilote de la porte latérale basse | 9 | 10 |
| L'équipe de direction | Sortie en phase V du pilote de la porte latérale basse | 10 | 11 |
| L.O.U. | Sortie W-phase du pilote de la porte de basse altitude | 11 | 12 |
| Je suis NC. | Pas connecté | 13 | |
| VST | Voltage de décalage de l'alimentation flottante en phase W du pilote à côté supérieur | 12 | 14 |
| Comment? | Sortie du pilote du côté supérieur du pilote de la porte de phase W | 13 | 15 |
| VBW | L'alimentation flottante en phase W du pilote situé sur le côté supérieur | 14 | 16 |
| Je suis NC. | Pas connecté | 17 | |
| VSV | Voltage d'alimentation flottante à V-phase du pilote de côté supérieur | 15 | 18 |
| Le cas échéant | Sortie du pilote de la porte en V-phase | 16 | 19 |
| VBV | L'alimentation flottante en phase W du pilote situé sur le côté supérieur | 17 | 20 |
| Je suis NC. | Pas connecté | 21 | |
| VSU | Voltage d'alimentation flottante en phase U à conducteur de côté supérieur | 18 | 22 |
| Comment? | Détecteur de sortie de la porte de phase U | 19 | 23 |
| VBU | L'alimentation flottante en U-phase du pilote situé sur le côté supérieur | 20 | 24 |
Description du code PIN:
| Nom de la broche | Décrire | Le numéro de code. |
| Le CCR | Voltage de l'alimentation logique et des conducteurs de la porte latérale basse | 1 |
| V5V | Sortie LDO de 5 V | 2 |
| Je suis NC. | Pas connecté | 3 |
| Dépenses de gestion | Le terrain logique | 4 |
| HU | Entrée logique pour le pilote U-phase de la porte latérale supérieure | 5 |
| HV | Entrée logique pour le pilote de phase V de la porte latérale supérieure | 6 |
| HW | Entrée logique pour le pilote W-phase de la porte latérale supérieure | 7 |
| LU | Entrée logique pour le pilote U-phase de la porte latérale basse | 8 |
| LV | Entrée logique pour le pilote de phase V de la porte latérale basse | 9 |
| LW | Entrée logique pour le pilote W-phase de la porte latérale basse | 10 |
| Je suis NC. | Pas connecté | 11 |
| Je suis NC. | Pas connecté | 12 |
| RGNN | Les conducteurs de la porte de bas de gamme | 13 |
| Faible | Sortie W-phase du pilote de la porte latérale basse | 14 |
| L'équipe de direction | Sortie en phase V du pilote de la porte latérale basse | 15 |
| L.O.U. | Sortie W-phase du pilote de la porte de basse altitude | 16 |
| Je suis NC. | Pas connecté | 17 |
| VST | Voltage de décalage de l'alimentation flottante en phase W du pilote à côté supérieur | 18 |
| Comment? | Sortie du pilote du côté supérieur du pilote de la porte de phase W | 19 |
| VBW | L'alimentation flottante en phase W du pilote situé sur le côté supérieur | 20 |
| Je suis NC. | Pas connecté | 21 |
| VSV | Voltage d'alimentation flottante à V-phase du pilote de côté supérieur | 22 |
| Le cas échéant | Sortie du pilote de la porte en V-phase | 23 |
| VBV | L'alimentation flottante en phase W du pilote situé sur le côté supérieur | 24 |
| Je suis NC. | Pas connecté | 25 |
| VSU | Voltage d'alimentation flottante en phase U à conducteur de côté supérieur | 26 |
| Comment? | Détecteur de sortie de la porte de phase U | 27 |
| VBU | L'alimentation flottante en U-phase du pilote situé sur le côté supérieur | 28 |
Informations sur l' emballage:
Pour plus d'informations, veuillez nous contacter directement par e-mail: ivanzhu@junqitrading.com
Personne à contacter: Ivanzhu
Téléphone: 0086-13961407941
