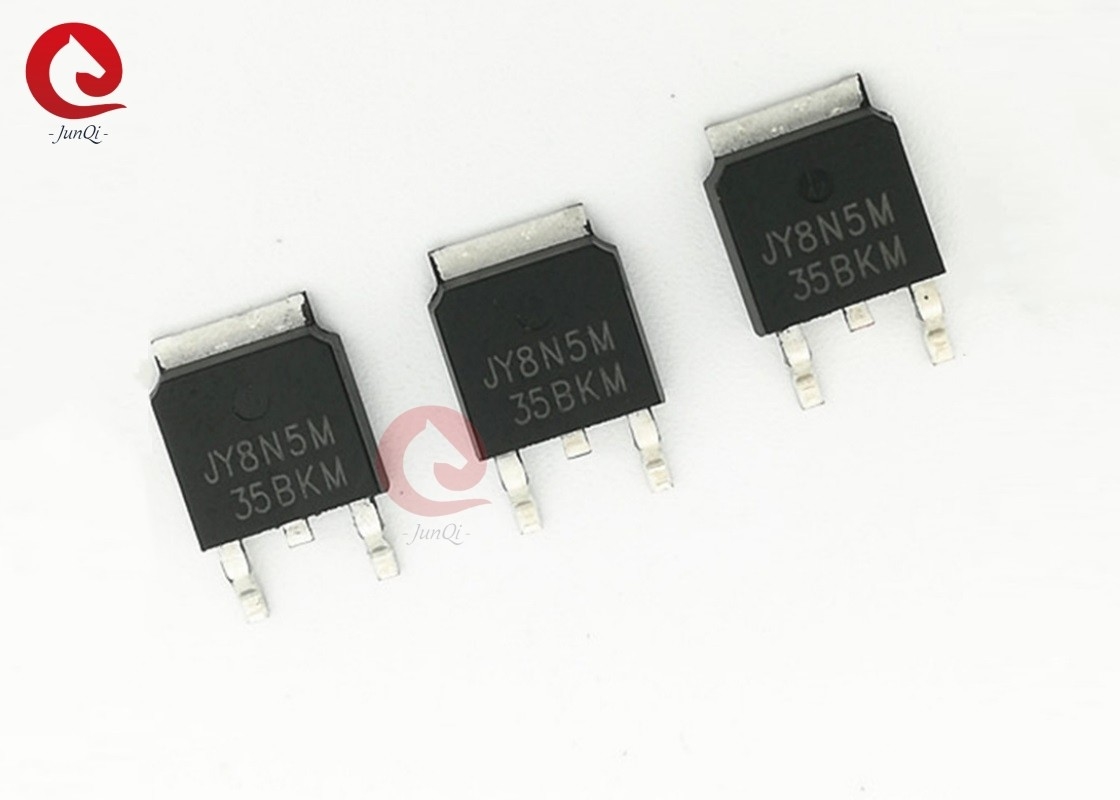

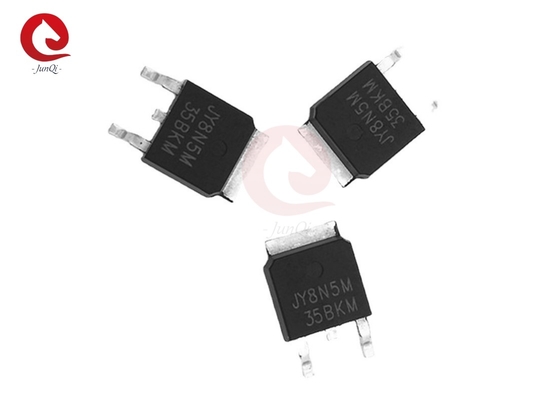

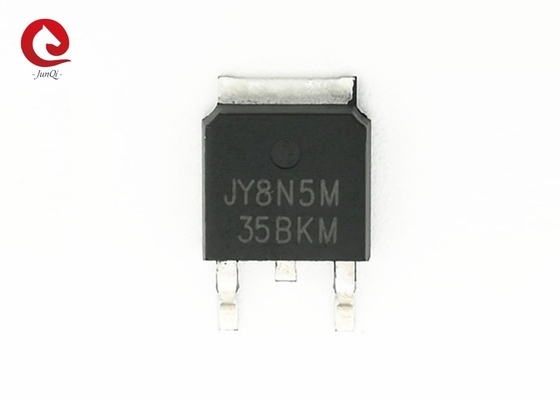

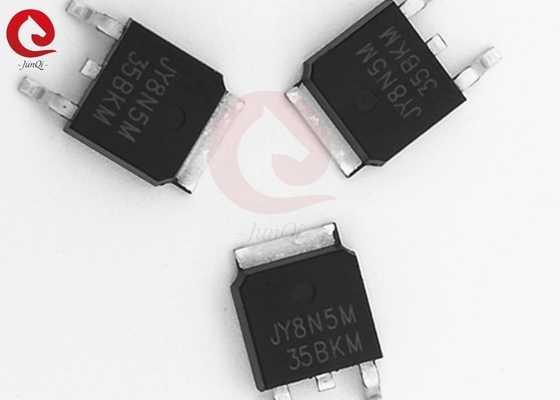

Mode d'amélioration du canal N Puissance MOSFET JY8N5M TO252 Puissance élevée 500V 4A Tubes à effet de champ

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	juyi
Certification:	ISO9001,CE
Numéro de modèle:	JY8N5M

Conditions de paiement et expédition:

Quantité de commande min:	50pcs (échantillon disponible)
Prix:	USD0.5-USD1/PC
Détails d'emballage:	suite pour l'exportation
Délai de livraison:	dépendez de la quantité /Negotiable d'ordre
Conditions de paiement:	T/T, Western Union, Paypal
Capacité d'approvisionnement:	10000pcs par mois

Contact

Description de produit détaillée

Nom:	MOSFET de puissance en mode d'amélioration du canal N	Modèle N°.:	JY8N5M
Le type:	Canal de N	Tension de Drain-source:	Pour les appareils électriques
Tension de Porte-source:	±30V	Courant de drainage continu:	8A (Tc=25°C)
Courant pulsé de drain:	30A	Dissipation de puissance maximum:	80W
Couleur:	Noir
Mettre en évidence:	Module de puissance de renforcement de la puissance , Mousfet de puissance en mode d'amélioration de 500V 4A , le mode d'amélioration de la puissance mosfet 500V 4A

Description générale:

Le produit utilise les techniques de traitement planar avancées pour atteindre la densité cellulaire élevée et réduit la résistance d'allumage avec un taux d'avalanche répétitif élevé.Ces caractéristiques combinées font de cette conception un système extrêmement efficace et fiable.
dispositif destiné à être utilisé dans des applications de commutation de puissance et dans une grande variété d'autres applications.

Caractéristiques:

● 500V/8A, RDS ((ON) = 0,75Ω@VGS=10V ((typique)
●Changement rapide et récupération du corps à l'envers
● Excellent emballage pour une bonne dissipation de la chaleur

Applications:

● L'éclairage
● Appareils électriques à commutateur à haute efficacité

Description du code PIN:

Mode d'amélioration du canal N Puissance MOSFET JY8N5M TO252 Puissance élevée 500V 4A Tubes à effet de champ 0

Rating maximal absolu ((Tc=25°C, sauf indication contraire):

Le symbole	Paramètre		Rating	Unité
VRésultats de l'enquête	Voltage de la source de vidange		40	V
VGS	Voltage de la porte de sortie		± 30	V
Je suis...D	Courant de drainage continu	Tc = 25°C	8	Une
Je suis...D	Courant de drainage continu	Tc = 100°C	4.8	Une
Je suis...Le DM	Courant de drainage pulsé		30	Une
PD	Dissipation de puissance maximale		80	W
TJeTGST	Plage de température de jonction de fonctionnement et de stockage		-55 à +150	°C
RThJC	Résistance thermique - jonction avec le boîtier		1.56	°C/W

TO-252 Conception du paquet:

Le symbole	Dimensions en millimètres		Dimensions en pouces
Le symbole	Je ne sais pas.	- Je vous en prie.	Je ne sais pas.	- Je vous en prie.
Une	2.200	2.400	0.087	0.094
A1	0.000	0.127	0.000	0.005
b	0.660	0.860	0.026	0.034
c	0.460	0.580	0.018	0.023
D	6.500	6.700	0.256	0.264
D1	5.100	5.460	0.201	0.215
D2	0Un.483 type.		0.190 type.
E	6.000	6.2000	0.236	0.244
e	2.186	2.386	0.086	0.094
L	9.800	10.400	0.386	0.409
L1	2.900 TYP		0.114 type.
L2	1.400	1.700	0.055	0.067
L3	1.600 TYP		0.063 type.
L4	0.600	1.000	0.024	0.039
ø	1.100	1.300	0.043	0.051
Le	0°	8°	0°	8°
h	0.000	0.300	0.000	0.012
v	5Un.350 TYP.		0.211 type.
