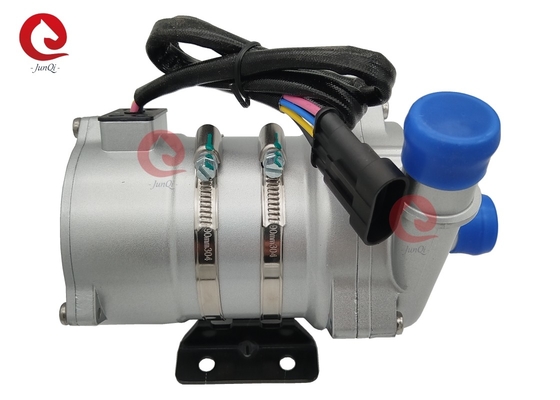

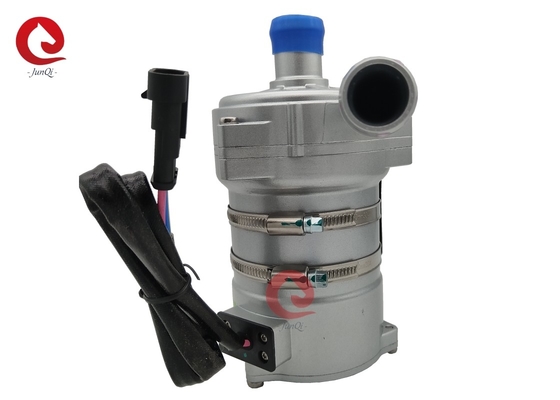

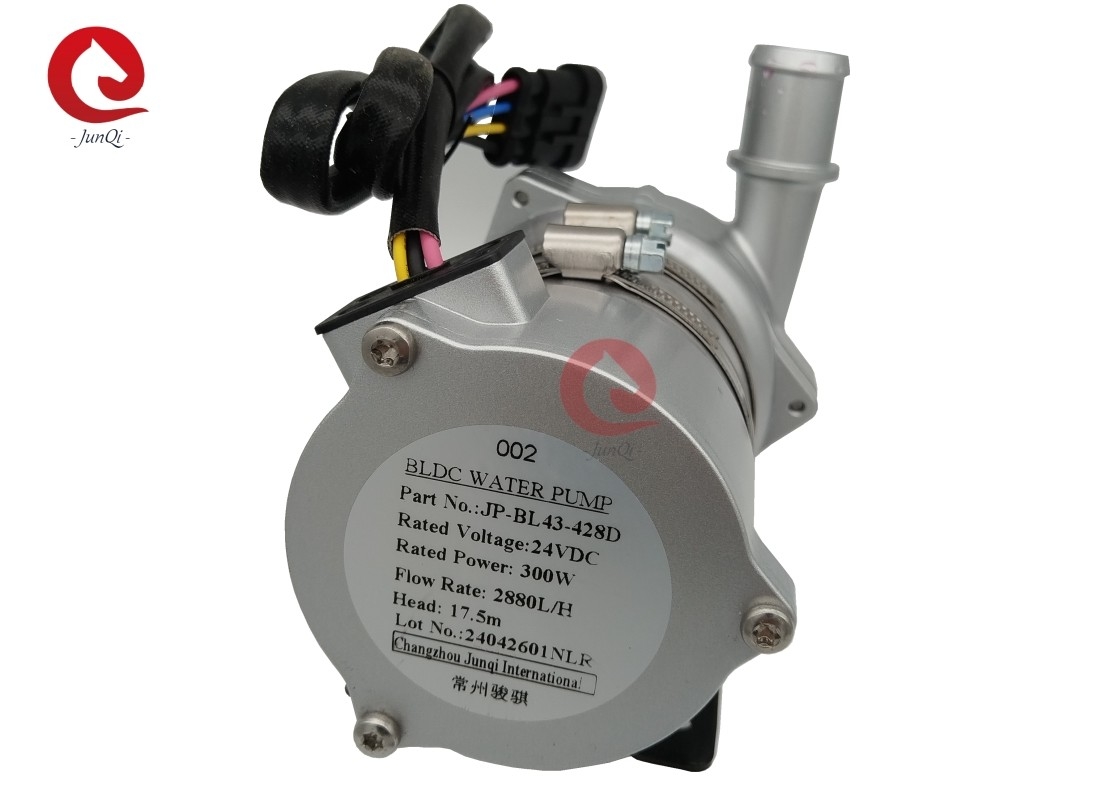

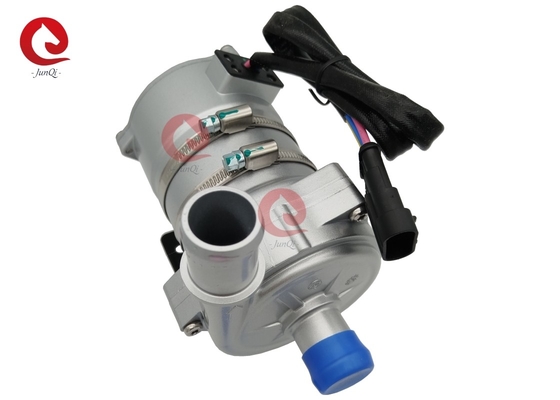

Junqi 24V 300W pompe à eau haute 17,5m, avec contrôle PWM et rétroaction de défaut

Junqi 24V 300W pompe à eau haute 17,5m, avec contrôle PWM et rétroaction de défaut

■ Applications
Largement utilisé dans les bus hybrides, les voitures hybrides, les véhicules électriques, les trains, les navires et autres systèmes de circulation de chauffage et de refroidissement.

■ Caractéristiques
◆ pompe centrifuge
◆ Transmission de la force magnétique
◆ Moteur à courant continu sans balai à haut rendement, faible consommation d'énergie, haut rendement, longue durée de vie.
◆ Avec une large plage de températures de fonctionnement
◆ régulation de la vitesse du signal PWM (facultatif)
◆ Sortie de signal de diagnostic (facultatif)
◆ Avec contrôle de débit constant
◆ Protection contre la polarité inverse
◆ Protection contre le séchage
◆ Protection contre les surtensions et les surtensions
◆ Surcharge, protection contre les températures élevées

■ Description technique (pièces connexes en contact avec le liquide)
Casque de la tête de pompe: alliage d'aluminium
Le moteur est équipé d'un moteur de commande à commande automatique.
Pour les appareils de protection, la valeur de l'échantillon doit être égale ou supérieure à:
Couvercle de l'arbre: matériaux composites de carborundum
Actifs: acier inoxydable ((3CR14)
Casque magnétique: capsule en plastique PPS
Rings de scellés: EPDM



■ Instructions de montage
Les pompes de la série OWP-BL43-428D sont des pompes centrifuges qui nécessitent un remplissage préalable,
La pompe installée dans la position la plus basse du système pour s'assurer que la roue est toujours immergée dans le liquide, ou pré-remplie la pompe avant l'allumage.

1: la pompe ne doit pas fonctionner à sec, même si elle peut fonctionner à sec pendant 15 minutes (après 15 minutes de fonctionnement à sec, elle s'arrête automatiquement), le fonctionnement à sec fera du bruit,augmentant également l'abrasion de l'arbre et du manche de l'arbre.

2: Utilisez le tuyau de diamètre recommandé reliant l'entrée de la pompe, si vous utilisez une pompe de tuyau d'entrée de diamètre plus petit, en raison de la pression négative dans la pompe,l'air extérieur entre plus facilement dans la pompe par le pipeline, il fera la dégradation des performances de la pompe, et aussi les bulles d'air causer des dommages à la pompe.

3: Vu dans la direction de l'entrée de la pompe, la roue tourne dans le sens des aiguilles d'une montre (voir la flèche sur la sortie).

4: La pompe peut être montée verticalement ou horizontalement (voir figure 1).

5: Afin d'éviter que l'air ne s'enfonce dans la roue, la sortie de la pompe à eau doit être verticale ou située dans la partie supérieure de la roue (voir figure 1).

6: le tuyau de sortie ne doit pas être utilisé à moins de 90° de coude (voir figure 2).

7: Ne peut pas utiliser l' eau de mer ou d' autres polluants lourds avec des impuretés liquides à gros grains comme milieu liquide.


■ paramètre de température
Température moyenne du liquide: -40°C à +85°C
Température ambiante de travail: -40°C à +120°C (-40°F à +248°F)
Température de stockage: -40°C à +70°C (-40°F à +158°F)
(jusqu'à 100 °C, mais cela raccourcit la durée de vie)

Liquide moyen: mélange liquide (Eau avec moins de 60% de glycol)


■ Paramètres électriques

■ Connecteur de pompe

■ Graphique de commande du PWM:

■ Graphique de rétroaction des défauts:

■ courbe de performance:

• Dimension extérieure
