Ventilateur sans brosse Mini Fan portatif d'aspiration d'air de moteur de C.C d'arme à feu de ventilateur de Junqi
Caractéristiques :
1. Longue durée de garantie roulement à billes de NMB.
2. Dimension compacte mais haute pression et flux d'air de sortie
3. Très approprié au système ou aux outils compacts
4. Le contrôleur externe de conducteur peut changer la vitesse par le signal PWM ou 0~5v
Paramètres de produits
| Modèle |
OWB9290-24 |
| Tension évaluée |
24VDC |
| Actuels évalués (ouvert) |
7A |
| Circulation d'air (ouverte) |
33M3/H |
| De vitesse de moteur (ouvert) |
22000 T/MN |
| |
|
| Actuels évalués (fermé) |
3.4A |
| Pression atmosphérique (fermée) |
10.5kPa |
| De vitesse de moteur (fermé) |
25800 T/MN |
| |
|
| Poteau de moteur |
4 |
| Résistance de phase |
0,82 ohms |
| Bruit |
DBA 80 |
| Roulement à billes |
Roulement à billes ultra-rapide de NMB |
| Moteur d'entraînement |
moteur sans brosse de C.C de 3 phases |
| Angle de capteur de Hall |
120° |
| T/MN-impulsion |
1 Hz=30rpm |
| Type de enroulement |
Delta |
| Tension de tenue de enroulement |
500VDC (1 minute) |
| Classe d'isolation |
Classe F |
| Poids de ventilateur |
490 g |
| Catégorie d'IP |
IP54 |
| La température d'opération |
-20℃~ 50℃ |
| Durée de vie (sous 40℃) |
10000 heures |
Représentation de produits
Période de commutation de ventilateur sans brosse de C.C OWB9290
Courbe de représentation sans brosse de ventilateur de C.C d'OWB9290-24v
Dimensions hors-tout
Diagramme de câblage
| Borne 4 |
Rouge |
+5V |
| Borne 5 |
Pourpre |
Hall A |
| Borne 6 |
Vert |
Hall B |
| Borne 7 |
Gris |
Hall C |
| Borne 8 |
Noir |
LA terre |
| Borne 1 |
Jaune |
Phase A de moteur |
| Borne 2 |
Bleu |
Phase B de moteur |
| Borne 3 |
Blanc |
Phase C de moteur |
Attentions
1 : Effectuez le travail sous la pression atmosphérique maximum, la circulation d'air est trop petite à la pression atmosphérique maximum, et il n'est pas sûr pour l'usage.
2 : Ajoutez une attache de filtre à la prise fait le ventilateur soutenant une plus longue durée de vie.
3 : La direction correcte de rotation est CCW
4 : N'employez pas le ventilateur dans la haute température, humidité élevé, champs magnétiques élevés
5 : Veuillez employer l'alimentation d'énergie appropriée pour le ventilateur.

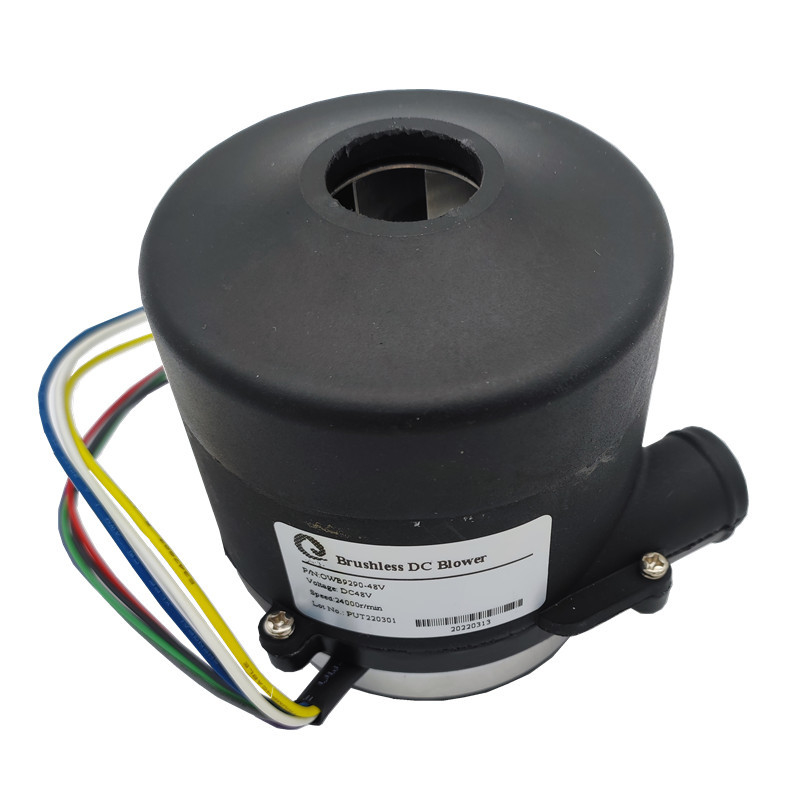

Images de produits :
Applications :
FAQ :
1. Pouvez-vous concevoir une nouvelle fan de ventilateur si nous te donnons la représentation de cible ?
Oui, nous offrons le service d'ODM pour le fan de ventilateur et le tableau de contrôle
2. Pouvons-nous relier ce ventilateur centrifuge directement sur la source d'énergie ?
Cette fan de ventilateur est avec l'intérieur de moteur de BLDC et elle a besoin d'un tableau de contrôle pour fonctionner.
3. Quelle un peu source d'énergie devons-nous employer pour conduire cette fan de ventilateur ?
Généralement, nos clients utilisent l'alimentation de l'énergie 24vdc ou la batterie de changement de lion.
4. Vendez-vous également le tableau de contrôle pour cette fan de ventilateur ?
Oui, nous pouvons fournir le tableau de contrôle adapté pour cette fan de ventilateur.
5. Comment changer la vitesse de roue à aubes si nous utilisons votre tableau de contrôle ?
Vous pouvez employer 0~5v ou PWM pour changer la vitesse. Notre tableau de contrôle standard est également avec un potentiomètre pour changer la vitesse commodément.
6. Quel est le MTTF de ce ventilateur centrifuge ?
Le MTTF de ce ventilateur centrifuge est les heures 20 000+ au-dessous de 25 degrés de C.
7. Pouvons-nous employer ce ventilateur centrifuge à l'eau de suct ?
Cette fan de ventilateur ne peut pas être employée pour sucer l'eau. Si vous devez sucer l'eau, vous pouvez nous demander de choisir l'article approprié pour cette condition de travail spéciale.
8. Pouvons-nous employer ce ventilateur centrifuge pour sucer la poussière directement ?
Cette fan de ventilateur ne peut pas être employée pour sucer la poussière directement. Si vous devez sucer la poussière, vous pouvez nous demander de choisir l'article approprié pour cette condition de travail spéciale.
9. Que peut faire si la condition de travail est sale ?
Un filtre est vivement recommandé pour se réunir sur la l'admission de la fan de ventilateur
10.How pour diminuer le bruit du ventilateur ?
Plusieurs de nos clients utilisent la mousse, le silicone pour remplir entre la fan de ventilateur et la machine à isoler
le bruit de ventilateur.
