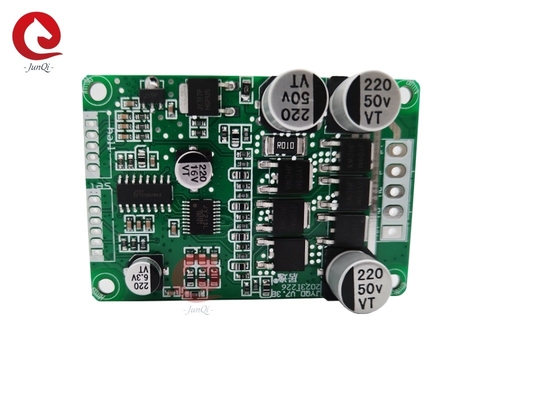

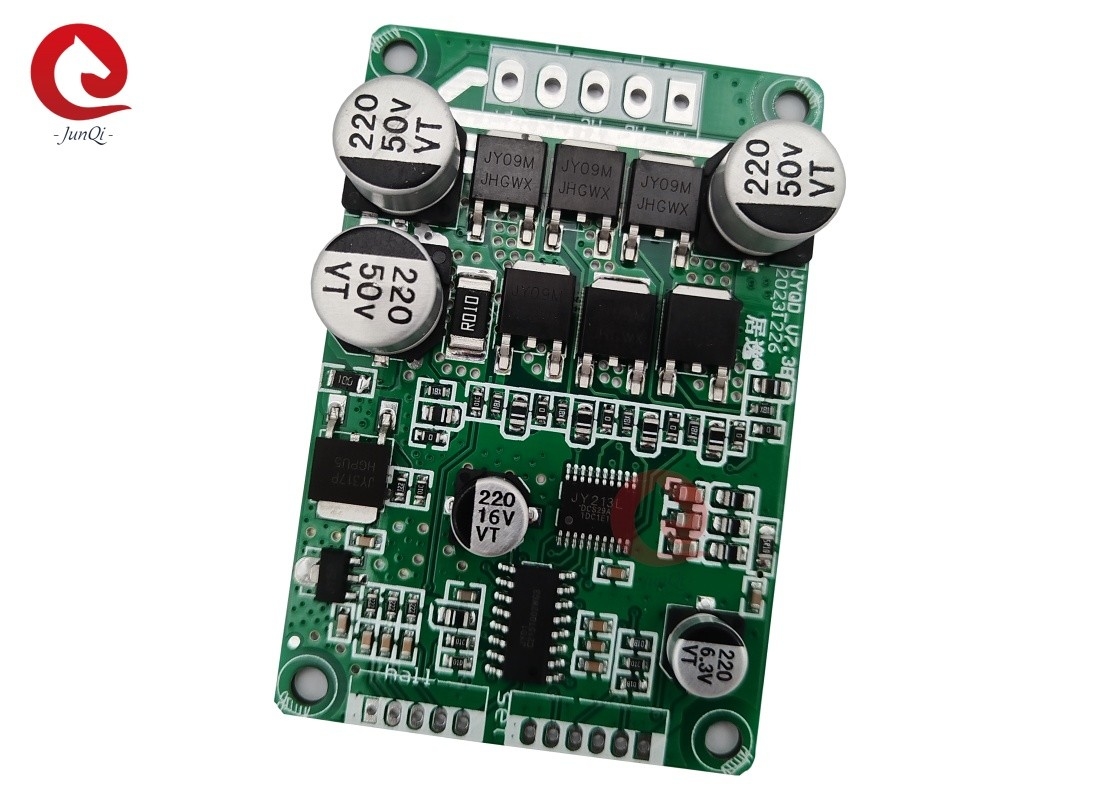

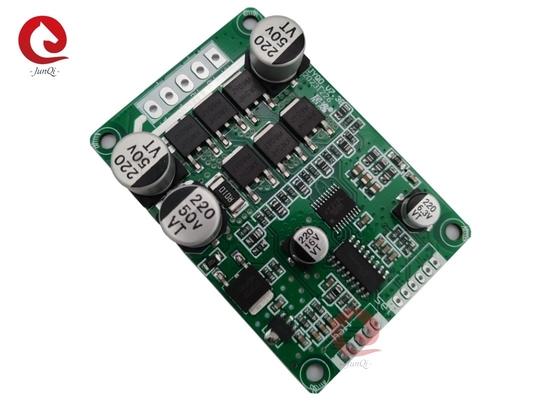

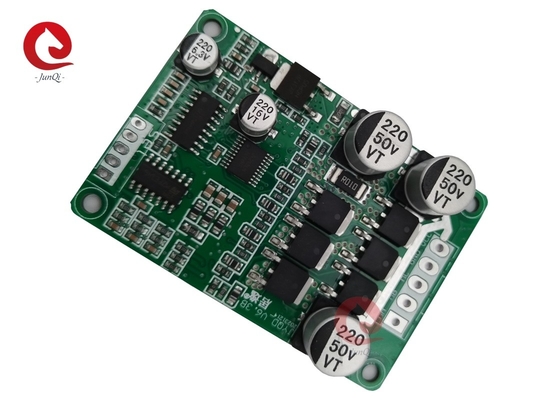

JYQD_V7.3B Voltage 7~48V Maximum de courant 10A Puissance d'entraînement Moins de 200W Capteurs de hall Moteur BLDC

JYQD_V7.3B Voltage 7~48V Maximum de courant 10A Puissance d'entraînement Moins de 200W Capteurs de hall Moteur BLDC

Définition:

Note de la demande:

1. Confirmer que les paramètres de tension et de puissance du moteur ne peuvent dépasser la plage spécifiée par la carte du conducteur.

2Cette carte de pilotage est adaptée aux moteurs à courant continu sans balai Hall à 120 degrés.Les clients peuvent ajuster la séquence de ligne Hall ou la séquence de ligne de moteur à trois phases en fonction de la situation réellePour obtenir le meilleur effet de conduite.

3. La carte de conduite JYQD_V7.3B est une carte nue, la puissance de conduite inférieure à 100 W. Le moteur n'a pas besoin de forcer la dissipation de chaleur, doit assurer une ventilation normale.

4Il est interdit de connecter le port de sortie 5V de la carte de pilotage à un équipement électrique externe.Il convient uniquement pour connecter des potentiomètres externes et des interrupteurs à cette carte pour la régulation de la vitesse et l'inversion.

5. Le signal sur la carte de pilotage JYQD_V7.3B est le signal de sortie d'impulsion de vitesse du moteur, et le courant de sortie est inférieur à 5mA.

Diagramme de connexion par câbles:

Des descriptions de ports:

1Port du capteur HALL
Pôle négatif du hall
Hc Hall Hc
Hb Hall Hb
Ça va aller.
5V

2Le port de contrôle.
GND Utilisé pour le contrôle interne du tableau de bord du conducteur
La régulation de la vitesse par tension analogique 0V-5V régulation de la vitesse, régulation de la vitesse linéaire de bas à haut.
Régulation de la tension analogique de 0 V à 5 V, régulation de la vitesse linéaire de bas à haut.La régulation de la vitesse PWM doit être basée sur la carte du conducteur.
Signal ️ Port de sortie du signal d'impulsion de la vitesse du moteur, signal d'impulsion de 5 V
Connectez 5V pour autoriser le fonctionnement, connectez GND pour interdire le fonctionnement.
5V Voltage de sortie interne de la carte du conducteur, potentiomètre externe ou interrupteur pour réglage de vitesse et marche arrière.

3Port d' alimentation
P+ DC +
P- DC -
MC Fase moteur C
MB
MA Fase motrice A

4Veuillez veiller à ce que le fil de phase moteur et le fil de Hall ne soient pas trop longs.

5L'espacement entre les ports du port de commande et du port d'alimentation est de 2,0 mm et de 3,96 mm respectivement.

6.Faites attention à l'isolation de la carte d'entraînement lorsque vous ajoutez ou placez des dissipateurs de chaleur.

Les dimensions (en mm):
