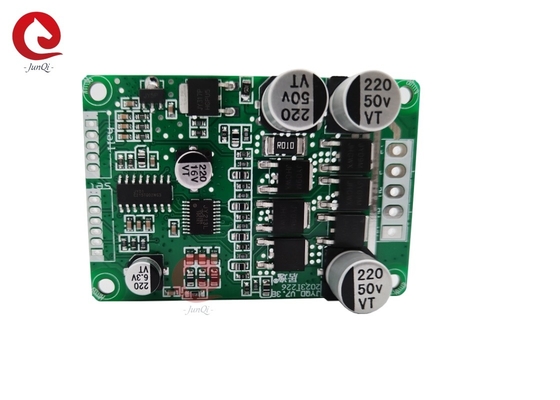

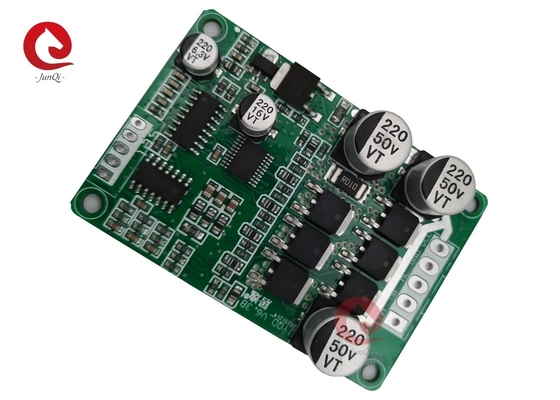

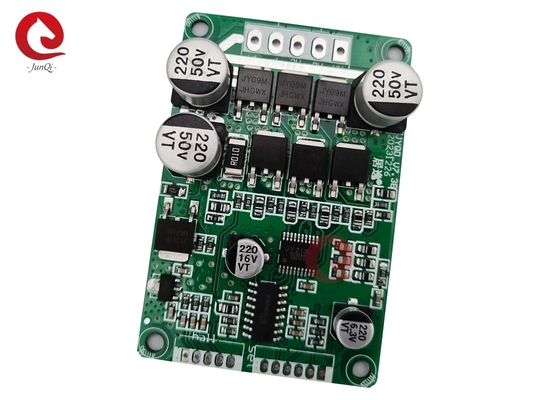

JYQD_V7.3B Capteurs de hall Le moteur BLDC Voltage 7~48V Courant maximal 10A Puissance d'entraînement Moins de 200W

JYQD_V7.3B Tension 7~48V Courant Max 10A Puissance d'entraînement Moins de 200W Moteur BLDC à capteurs Hall

Description :

Notes d'application :

1. Confirmer que les paramètres de tension et de puissance du moteur ne dépassent pas la plage spécifiée par la carte de commande.

2. Cette carte de commande convient aux moteurs CC sans balais à capteurs Hall à 120 degrés. Toutes les séquences de fils des fabricants ne correspondent pas aux séquences de fils de la carte de commande. Les clients peuvent ajuster la séquence des fils Hall ou la séquence des fils triphasés du moteur en fonction de la situation réelle. Obtenir le meilleur effet d'entraînement.

3. La carte de commande JYQD_V7.3B est une carte nue, le moteur de puissance d'entraînement inférieure à 100W n'a pas besoin de dissipation thermique forcée, il faut assurer une ventilation normale.

4. Le port de sortie 5V sur la carte de commande est interdit de se connecter à un équipement électrique externe. Il convient uniquement de connecter des potentiomètres et des interrupteurs externes à cette carte pour la régulation de la vitesse et l'inversion.

5. Le signal sur la carte de commande JYQD_V7.3B est le signal de sortie d'impulsion de vitesse du moteur, et le courant de sortie est inférieur à 5mA.

Schéma de connexion du câblage :

Descriptions des ports :

1. Port du capteur HALL
GND — Pôle négatif Hall
Hc — Hall Hc
Hb — Hall Hb
Ha — Hall Ha
5V — Pôle positif Hall

2. Port de contrôle
GND — Utilisé pour le contrôle interne de la carte de commande
VR — Port de contrôle de la vitesse. Régulation de la vitesse par tension analogique 0V-5V, régulation de la vitesse linéaire de bas en haut. La régulation de la vitesse PWM doit être mise à la terre avec la carte de commande.
Z/F — Ports de contrôle du sens de rotation. Régulation de la vitesse par tension analogique 0V-5V, régulation de la vitesse linéaire de bas en haut. La régulation de la vitesse PWM doit être mise à la terre avec la carte de commande.
Signal — Port de sortie du signal d'impulsion de vitesse du moteur, signal d'impulsion 5V
EL — Contrôle du port d'activation. Connecter 5V pour permettre le fonctionnement, connecter GND pour interdire le fonctionnement.
5V — Tension de sortie interne de la carte de commande, potentiomètre ou interrupteur externe pour le réglage de la vitesse et l'opération d'inversion.

3. Port d'alimentation
P+ — CC +
P- — CC -
MC — Phase C du moteur
MB — Phase B du moteur
MA — Phase A du moteur

4. Veuillez faire attention à ce que le fil de phase du moteur et le fil Hall ne soient pas trop longs. Cela provoquera des interférences de signal si le fil est trop long.

5. L'espacement des ports du port de contrôle et du port d'alimentation est respectivement de 2,0 mm et 3,96 mm.

6. Faites attention à l'isolation de la carte de commande lors de l'ajout de dissipateurs thermiques ou de leur placement.

Dimensions (mm) :
