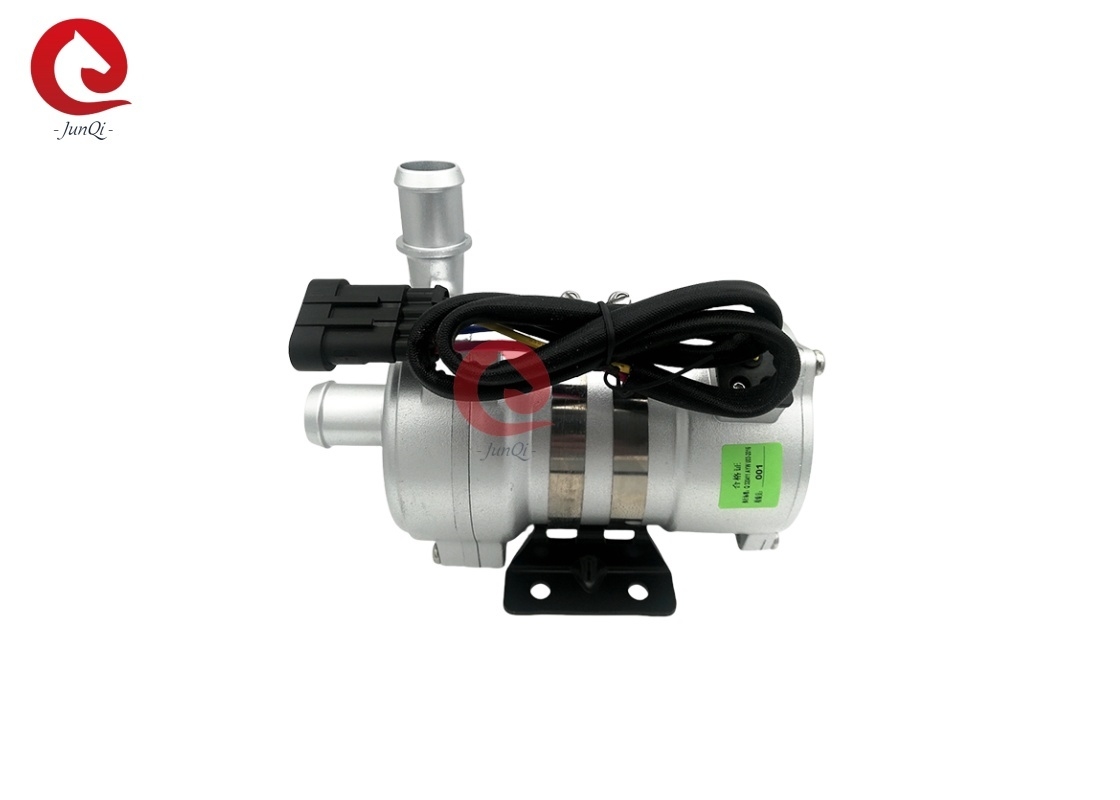

Pompe à eau électrique d'Automative de circulation de liquide réfrigérant de véhicules de PHEV 24VDC 240W

24VDC 240W avec la pompe à eau électrique d'Automative de circulation de liquide réfrigérant de véhicules de l'AUTOBUS PHEV de BOÎTE OWP-BL43-402CAN

Caractéristiques
◆Pompe centrifuge
◆Transmission de force magnétique
◆Moteur sans brosse de C.C de rendement élevé, consommation de puissance faible, rendement élevé, longue durée de vie. température de fonctionnement d'éventail de ◆With
◆Contrôle d'interface de communication de BOÎTE
◆Avec le contrôle de débit constant
◆Protection inverse de polarité
◆Protection courante sèche
◆Au-dessus de la tension, au-dessus de la protection actuelle
◆Surchargez, au-dessus de la protection de la température

Description technique (parties relatives en contact avec le liquide)
1. Logement principal de pompe : Les alliages d'aluminium de moulage mécanique sous pression
2. Roue à aubes : PPS+GF
3. Cavité de bouclier : PPS+GF
4. Douille d'axe : matériaux composites de carborundum
5. Axe : axe de l'acier inoxydable (3CR14)
6. Logement d'aimant : Capsulation en plastique de PPS
7. Anneau de joint : EPDM
8. EMC : Catégorie 3
9. Bruit : ≤60dB

Dispositif d'entraînement (moteur y compris)
1. Entraînement du rotor : Aimant capsulated en plastique de PPS
2. Vis et écrous : Acier inoxydable du SUS 304
3. Moteur d'entraînement : moteur sans brosse de C.C
4. Cadre de fil de moteur : PPA GF
5. Logement de pompe : Moulant sous pression le cas en aluminium avec sabler et anodiser le revêtement de poudre de +PE.
6. Parenthèse : acier
7. Cercle de parenthèse : Acier inoxydable des USA 304
8. Imperméable basé sur l'estimation IP68 (en60529)
9. Modèle de connecteur : 325304061AAH (prise assortie 325304061AMH)
10. Diamètre de bec : 41mm (1,61 pouces)

Montage de l'instruction
Les pompes de série d'OWP-BL43-402CAN sont des pompes centrifuges qui exigent prérempli,
La pompe installée dans la position la minima du système pour s'assurer que la roue à aubes est toujours
a immergé dans le liquide, ou a prérempli la pompe avant puissance dessus.
Le 13h ne devrait pas sec-courir, quoiqu'il puisse sec-courant pendant 15 minutes (après 15
des minutes sec-courant, il s'arrêtera automatiquement), volonté courante sèche fait le bruit, augmentant également
abrasion à l'axe et à la douille d'axe.
2 : Utilisez le tuyau recommandé de diamètre reliant l'orifice d'admission de pompe, si vous employez un plus de faible diamètre
l'orifice d'admission de pompe de tuyau, dû à la pression négative dans la pompe, l'air extérieur plus facile entrent au
pompe par la canalisation, il fera la dégradation de représentation de pompe, et également l'air
les bulles font des dommages à la pompe.
3 : Comme vu de la direction d'orifice d'admission de pompe, la roue à aubes tourne dans le sens horaire (voir la flèche dessus
l'orifice de sortie).
4 : La pompe peut être installée verticalement ou être horizontalement montée (voir le schéma 1) une fois installé
verticalement, l'orifice de sortie devrait être ascendant.
5 : Afin d'éviter le fonctionnement sec (l'air se coincent dans la roue à aubes), l'orifice de sortie de pompe à eau devrait
soyez verticale ou dans le stimulant de la roue à aubes. (voir le schéma 1)
6 : Le tuyau relié devrait être verticalement monté (ou aucun coude dans 20cm) pour faire l'air
déchargé facilement, le tuyau de débouché ne devrait pas être utilisé moins de 90 degrés écartent d'un coup de coude (voir le schéma 2).
7 : Ne peut pas employer l'eau de mer ou toute autre pollution lourde avec le grand liquide d'impureté de grain comme liquide
milieu

■Paramètre de la température
1. La température liquide moyenne : -40℃ à +85℃ (- 40°F + à 185°F)
2. Température ambiante fonctionnante : -40℃ à +85℃ (- 40°F à +185°F)
3. Température de stockage : -40℃ à +70℃ (- 40°F à +158°F)
(le ℃ jusqu'à 100, mais lui raccourcira la durée de vie)
■Pression de système
-0,2 à la barre 2,5 (100℃ (212°F).
La durée de vie est plus de 20 000 heures basées sur la tension et le 36℃ évalués (86°F) ambiant
la température.
■Chaîne de tension
Pompe à l'eau 24V évaluée, gamme réalisable 18V - 32V
Bien que le moteur puisse être utilisé dans un large éventail de tension et de température, mais excessif ou aussi
la basse tension et la température affecteront la durée de vie du moteur, la pompe ne peuvent pas être
exposé au rayonnement thermique ambiant.
Liquide moyen : mélange liquide (l'eau avec en-dessous du glycol de 60%)
■Paramètre électrique

Modèle de connecteur et les propriétés électriques correspondantes (voir le schéma 3) :


■Attentions
1. Température ambiante fonctionnante : - 40℃--120℃, devrait essayer d'éviter près du trois-élément catalytique, système de tuyau de décharge gazeuse et le moteur pendant l'installation, assurent la température d'environnement de travail.
la position d'installation 2.The de la pompe à eau devrait autant que possible près du niveau de basse mer, prolonger la durée de vie de la pompe.
3. Veuillez utiliser la pompe loin de l'environnement poussiéreux, la poussière est néfaste pour réduire la durée de vie
4. L'attention de salaire à la pureté de l'eau, évitent à la confiture et roue à aubes-ont bloqué pour réduire la durée de vie de la pompe
■Paramètre d'optimisation du traitement


■Dimension externe


Application :
