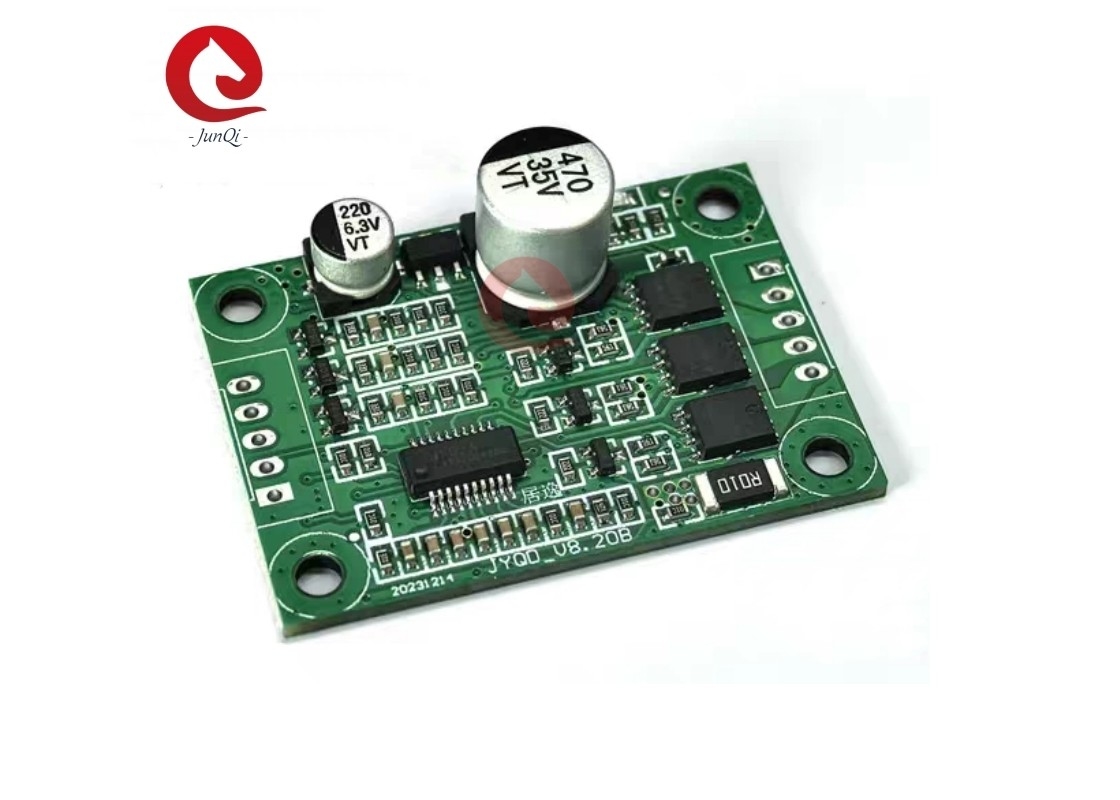

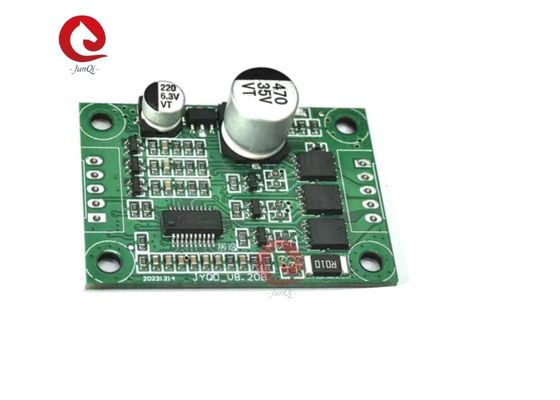

5V~28VDC Max 5A Plateforme du pilote JYQD_V8.20B Pour moteur BLDC sans hall

1. Vérifiez que les paramètres de tension et de puissance du moteur ne dépassent pas la plage de la carte de pilotage telle que spécifiée.
2Cette carte de pilotage est utilisée pour le moteur sans capteur sans brosse à 3 phases, mais ne convient pas directement à tous les moteurs sans capteur sans brosse à 3 phases.en arrière, le courant de fonctionnement du moteur sans charge est trop élevé, la vitesse n'est pas stable, l'efficacité est faible et ne peut pas démarrer avec charge.) Les clients peuvent ajuster la résistance et la capacité de la carte de pilotage en fonction de la situation réelle pour obtenir le meilleur effet de conduite (Contactez-nous, nous fournirons un soutien technique)
3. JYQD-V8.20B carte de pilote est carte nue sans boîtier et dissipateur de chaleur. Si la puissance du moteur inférieure à 36W,il n'a pas besoin d'ajouter dissipateur de chaleur,Il suffit d'assurer une ventilation normale et une isolation de puitsSi la puissance du moteur est supérieure à 36 W, il faut ajouter un dissipateur thermique.
4Veuillez noter que la carte de pilotage du JYQD-V8.20B n'a pas de protection contre la connexion inverse, elle endommagera définitivement la carte de pilotage si la connexion de polarité inverse.
5. Le port de sortie 5V sur la carte de pilotage interdit de connecter un dispositif externe. Il s'applique uniquement au potentiomètre externe et à l'interrupteur de la carte pour la régulation de la vitesse et l'inversion.
6La borne de sortie de l'impulsion de la vitesse du moteur (sortie push-pull) est la borne de sortie M sur la carte de pilotage JYQD-V8.20B et le courant de sortie maximal est inférieur à 5 mA.

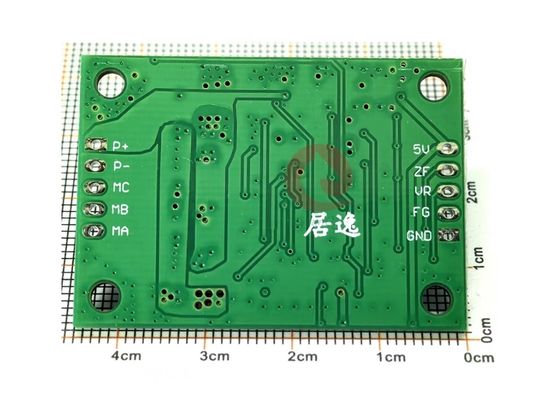

1.Port de commande

5V -----Tension de sortie interne de la carte de pilotage, utilisée uniquement pour le réglage de la vitesse du potentiomètre et de l'interrupteur et pour l'inversion.

Z/F---- Ports de commande de direction tournante. Connecter à 5V à haut niveau ou pas de connexion est direction avant, connecter à 0 V à bas niveau ou connecter à GND est direction inverse.

VR ----Port de régulation de vitesse. régulation de vitesse linéaire de tension analogique 0.1v -5V, La résistance d'entrée est de 20K Ohm, connectez-vous à GND lorsque la régulation de vitesse PWM d'entrée, fréquence PWM:1-20KHZ; cycle de travail 0-100%

GND Utilisé pour le contrôle interne de la carte de conduite

2Port d' alimentation

MA ----phase motrice A

MB ---- phase motrice B

MC---- phase motrice C

GND --- DC-

VCC----DC +

3. Utilisez des câbles blindés si la planche du conducteur est à plus de 50 cm du moteur, sinon cela peut entraîner une conduite anormale, affectant l'utilisation normale.



4Distance du port de commande: 2,54 mm. Distance du port d'alimentation:2.54 mm



5. Faites attention à l'isolation entre le MOSFET pilote et le dissipateur ou la plaque d'installation.

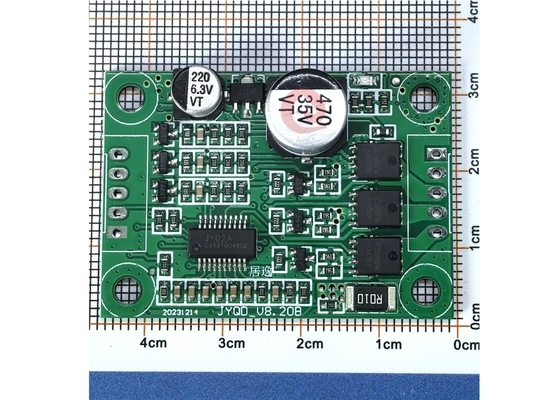

Le dessin dimensionnel:
