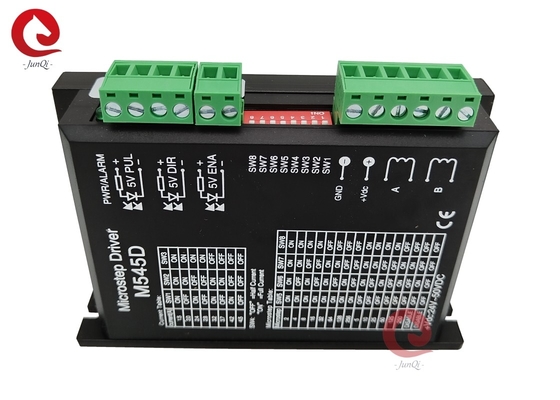

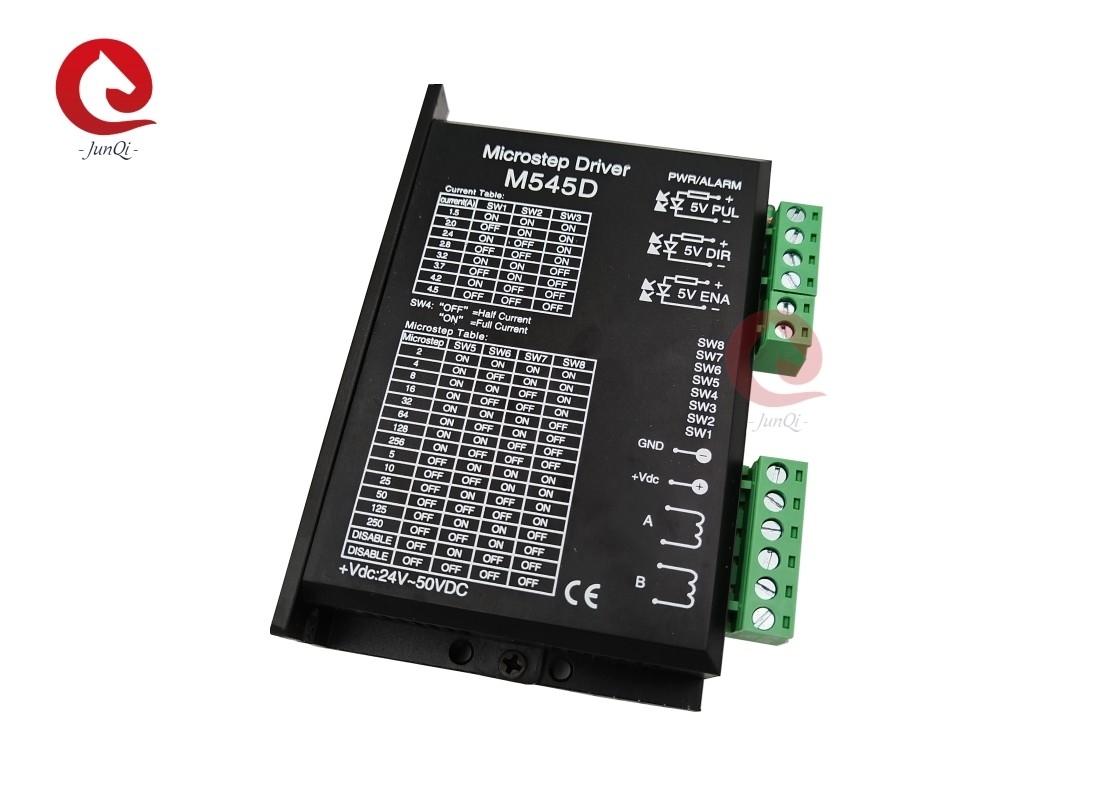

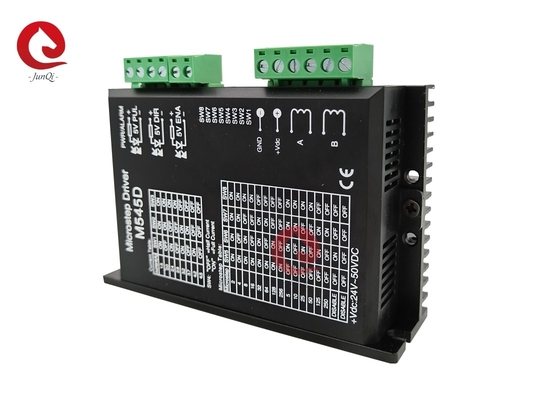

Junqi M545D 2 phases de conducteur pas à pas pour le courant inférieur à 4,5A Nema23, Nema34 moteur pas à pas
Description du produit:
Le M545D est une nouvelle génération de pilote de moteur à micro pas à pas, grâce à l'adoption de la technologie avancée de pilote de chopper à courant constant bipolaire.fournit un excellent couple élevéEn outre, il réduit considérablement les bruits et les vibrations du moteur d'exploitation. Le M545D a la caractéristique de faible bruit, faible vibration et faible chauffage.Elle s'applique aux moteurs hybrides pas à pas à deux phases de moins de 4Le M545D a 14 types de microstapes. Le nombre de pas maximum est de 51200 pas/rev (microstape est 1/256).et le courant de sortie a 8 standsLe M545D possède des fonctions de protection automatique contre le semi-flux, le moteur mal connecté, la surtension, la sous-tension et le sur courant.
Caractéristiques du produit:
1Un pilote à moteur pas à pas de haute performance utilisant la technologie bipolaire à courant constant.
2- faible bruit, faible vibration et faible élévation de température
3Voltage de 18 à 50 V de courant continu
4. avec 8 stands de sortie réglage de courant, courant de pointe 4,5A
5- Avec 14 stands micro-étape de subdivision
6- Automatique, demi-courant, auto-test, surtension, sous tension, protection contre la surtension
7Isolement optique interne, réponse à la fréquence la plus élevée 200 KHz
8. Convient pour les moteurs à pas hybrides nema23 et nema43 à 2 et 4 phases avec une plage de courant de 1,5 à 4,5 A
Sélection actuelle:
Sélection de Mircrostep:
Dimension: (Unité = mm):
Introduction des ports:
1Ports d'interface d'alimentation:
| Le port n°. |
|
Le symbole |
Nom |
Nom de l'entreprise |
| 1 |
Ports d'entrée de puissance |
Le GND |
Voltage d'entrée |
Pour les appareils à commande numérique |
| 2 |
+vdc |
| 3 |
Ports d'entrée de fil de phase moteur |
A+ |
Phase A+ |
Phase motrice A |
| 4 |
Je ne sais pas. |
La phase A- |
| 5 |
B+ |
Phase B+ |
Phase motrice B |
| 6 |
Je ne sais pas. |
La phase B |
2Port d'entrée de signal de commande
| Le port n°. |
Le symbole |
Nom |
| 1 |
PUL+ |
Signal d'impulsion + |
| 2 |
PUL- |
Le signal de pulsation... |
| 3 |
DIR+ |
Indicateur de direction + |
| 4 |
Je vous en prie. |
Le signal de direction... |
| 5 |
ENA+ |
Activer le signal + |
| 6 |
- Je ne sais pas. |
Activez le signal. |
Connexions typiques:
Les circuits internes de l'interface du pilote sont isolés par les signaux d'accouplement optique, R sur la figure est une résistance de limitation de courant externe.Et il a une bonne performance anti-interférences.
