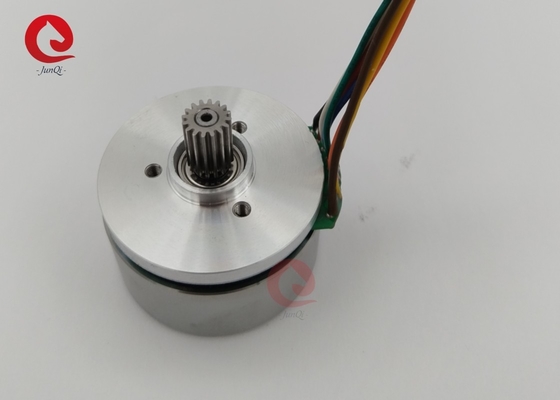

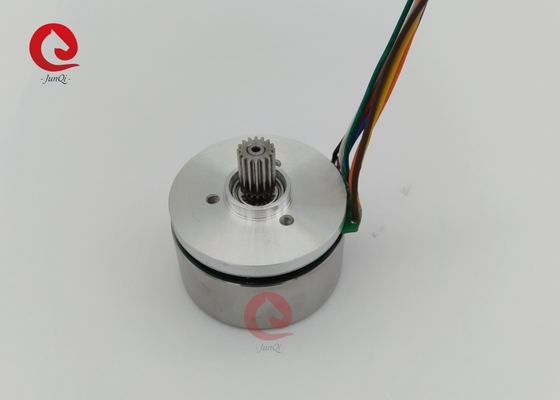

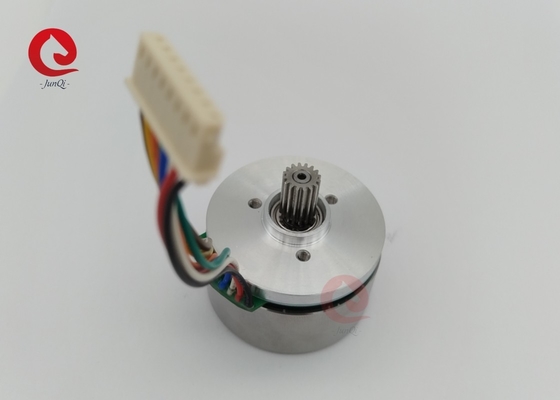

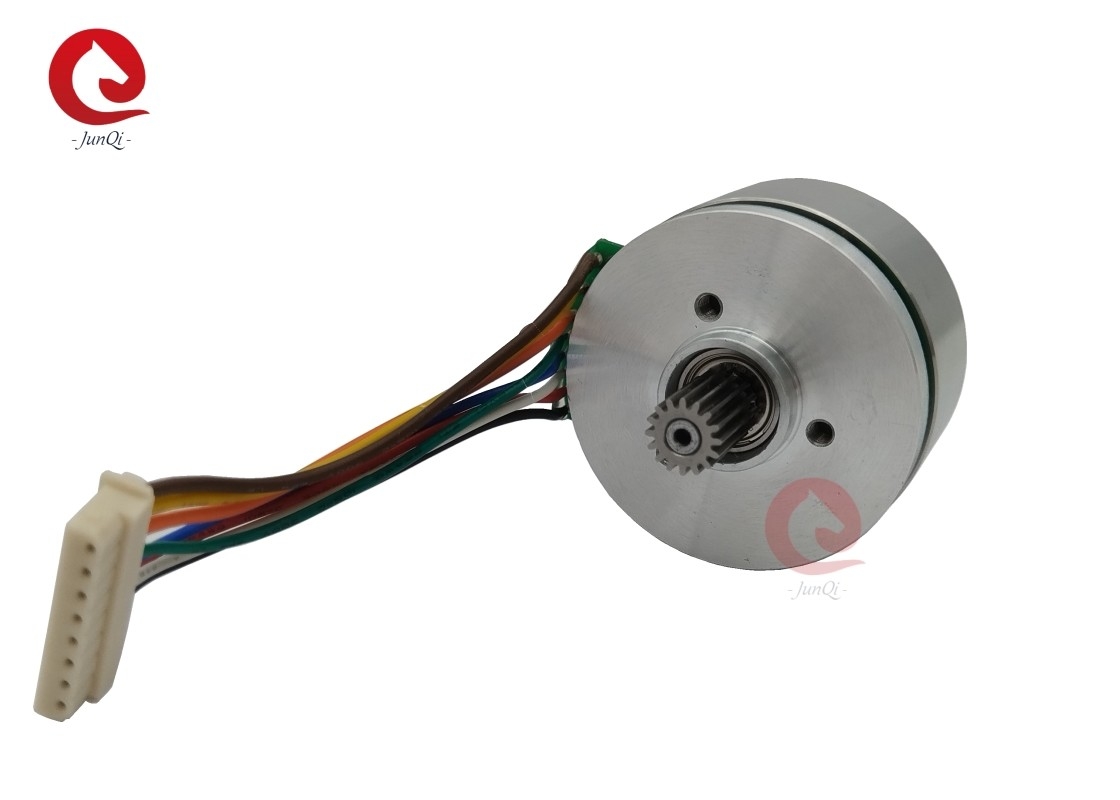

Moteurs à courant continu sans balai
La conception spécifique du rotor externe des moteurs à courant continu sans balai plat confère à ces produits un rapport puissance/volume exceptionnel, tout en les gardant très légers et compacts.Ces moteurs à courant continu à couple élevé offrent un très bon contrôle même à basse vitesse.Notre gamme de moteurs BLDC plat offre une grande variété de tailles avec une longueur réduite.
Résumé des caractéristiques:
1Une large gamme de régulation de vitesse et une sortie de couple fluide.
2Excellente stabilité à la vitesse.
3Petite taille, grande puissance.
4Haute efficacité, faible élévation de température.
Spécification générale:
| Nom de l'article |
Spécification |
| Type d'enroulement |
Connexion par étoile |
| Angle de l'effet Hall |
Angle électrique de 120 degrés |
| Le jeu radial |
0.02 mm@450 g |
| Le jeu axial |
0.14 mm@450 g |
| Max. Force radiale |
20N (( 10 mm de la bride) |
| Force axiale maximale |
10N |
| Résistance diélectrique |
600VAC/1S |
| Résistance à l'isolation |
100MΩ,500VDC |
| Température ambiante |
-20°C à +50°C |
| Classe d'isolation |
Classe B |
Connexion électrique:
| Le numéro de code. |
Connecteur |
Les fonctions |
| Pince 1/Pince 6 |
JST B6B-PH-K-S |
Salle GND |
| Pinceau 2 |
Vcc salle +5Vdc |
| Pinceau 3 |
Salle U |
| Pinceau 4 |
Salle V |
| Pinceau 5 |
Salle W |
| Pinceau 2 |
JST B5P-VH |
Phase U |
| Pinceau 3 |
Phase V |
| Pinceau 4 |
Phase W |
| Pince 1/Pince 5 |
Le GND |
Spécification électrique:
| Nom de l'article |
Unité |
Le nombre total d'émissions de CO2 est déterminé en fonction du niveau de CO2 de l'air. |
| Nombre de poteaux |
|
16 |
| Nombre de phases |
|
3 |
| Voltage nominal |
VDC |
24 |
| Le couple nominal |
MN.m |
130 |
| couple de stationnement continu |
MN.m |
156 |
| Vitesse nominale |
RPM |
4840 |
| Puissance nominale |
W |
70 |
| Le couple maximal |
MN.m |
390 |
| Courant de pointe |
Une |
11 |
| Résistance de ligne à ligne |
Pour les appareils de traitement des eaux usées |
0.56 |
| Inductance de ligne à ligne |
mH |
0.27 |
| Constante de couple |
Nombre d'équipements |
37.1 |
| Le champ électromagnétique arrière |
VRS/KRPM |
2.75 |
| Intérêt du rotor |
g.cm2 |
180 |
| Longueur du moteur |
mm |
27 |
| Le poids |
g |
160 |
**Notes: Le moteur peut être conçu et fabriqué sur demande personnalisée!!
