| Lieu d'origine: | La Chine |
| Nom de marque: | JUYI |
| Certification: | CE, |
| Numéro de modèle: | JYQD-V8.5E |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | CARTON DU PE BAG+ |
| Délai de livraison: | 5-10 jours |
| Conditions de paiement: | T/T, L/C, Paypal |
| Capacité d'approvisionnement: | 10000sets/Month |

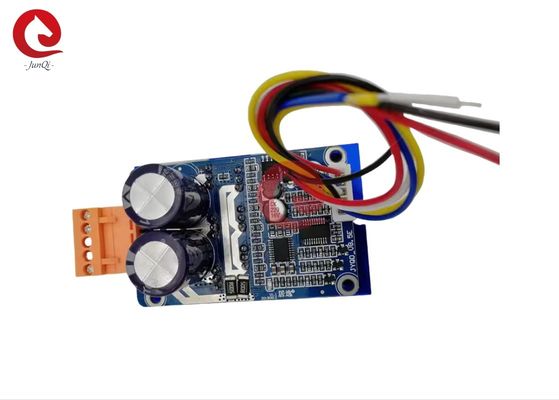

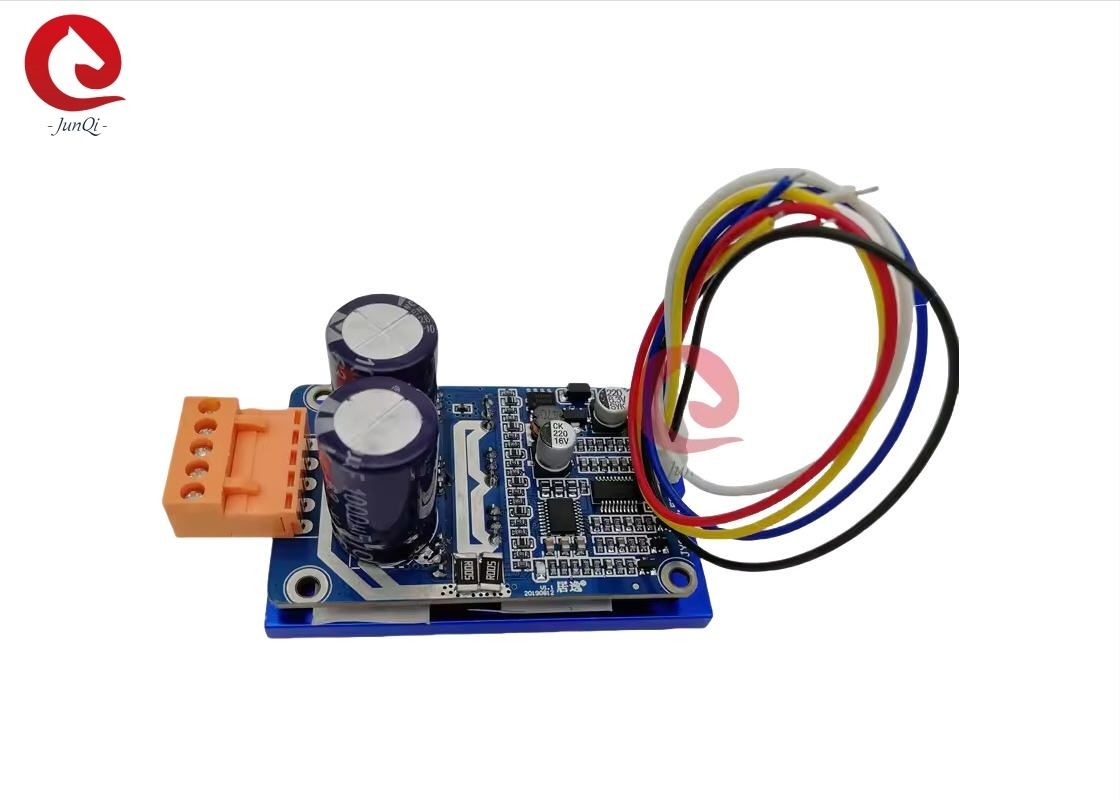

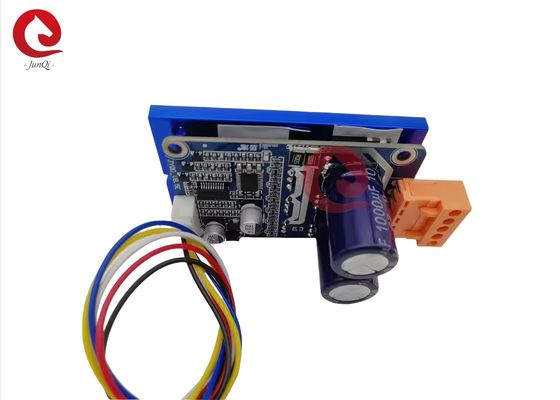

| Nom de produit: | Carte de commande de moteur CC sans balais | Tension locale: | 18-50VDC |
|---|---|---|---|
| Courant maximum: | 15A | Courant fonctionnant: | 15A |
| Contrôle de vitesse de PWM: | Fréquence de PWM : 1-20KHz, coefficient d'utilisation 0-100% | Règlement de vitesse de tension analogique: | 0-5V |
| Sans brosse: | pour le moteur sans brosse de C.C de Sensorless | Support technique: | Oui |
| Couleur: | Bleu | Sortie de signal d'impulsion de vitesse: | Oui |
| Surligner: | Conducteur sans brosse Board de C.C de radiateur,Le connecteur câble le conducteur sans brosse Board de C.C,moteur sans brosse de C.C 500W |
||
| 1. Confirmez que les paramètres de tension et de puissance du moteur pour ne pas dépasser la gamme de la carte de puissance comme spécifique. |
|
2. Cette carte de puissance est employée pour le moteur sensorless sans brosse triphasé, mais pas adapte pour tous les moteurs sensorless sans brosse triphasés directement. Si l'effet moteur n'est pas bon (comme commencer la frousse, s'inversant, le travail de noload de moteur actuel est trop grand, la vitesse n'est pas stable, l'efficacité est basse, et ne peut pas démarrage avec la charge.) Les clients peuvent ajuster la résistance et la capacité de la carte de puissance selon la situation réelle pour réaliser le meilleur effet moteur (voir l'attachement pour que la façon fasse l'ajustement)
|
|

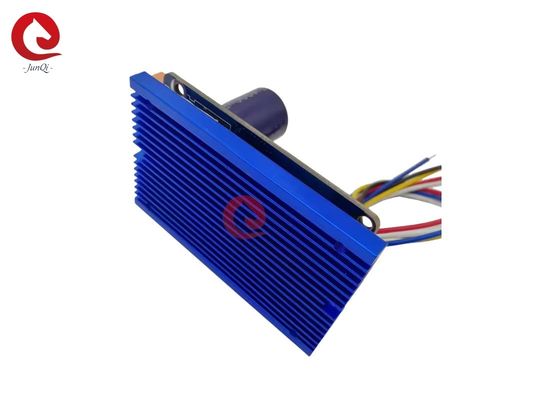

3. La carte de puissance de JYQD-V8.3E est carte nue sans logement et radiateur. Si la puissance du moteur au-dessous de 60W, il n'a pas besoin d'ajouter le radiateur, elle doit seulement assurer la ventilation normale et l'isolation bonne. Si la puissance du moteur davantage que 60W, il doit ajouter le radiateur comme le diagramme en tant que ci-dessous.
|
| Numéro de type | JYQD-V8.5E |
| Temp de opération. | -20-85℃ |
| Tension d'opération | 18V-50V |
| Courant maximum | 15A |
| Cont.working actuel | 15A |
| · Contrôle de vitesse de PWM | Fréquence de PWM : 1-20KHZ ; Coefficient d'utilisation 0-100% |
| Règlement de vitesse de tension analogique | 0-5V |
| O.V / Protection de L.V | OUI |
| Sortie de signal d'impulsion de vitesse | OUI |
| 5V | Tension interne de sortie de carte de puissance |
| M | Port de sortie de vitesse de moteur de signal d'impulsion, signal d'impulsion 5V. |
| Z/F | Ports tournants de contrôle de direction. Reliez le haut niveau « 5V » ou ne reliez non est direction en avant, relier 0 V de bas niveau ou se relier à la terre est direction inverse. |
| VR | Port de contrôle de vitesse. La vitesse linéaire 0.1v réglementaire -5V de tension analogique, la résistance d'entrée est l'ohm 20K, se relient à la terre quand règlement de vitesse de l'entrée PWM, fréquence de PWM : 1-20KHZ ; Coefficient d'utilisation 0-100% |
| LA terre | Utilisé pour le contrôle interne de panneau d'entraînement |
| MA | phase A de moteur |
| Mb | phase B de moteur |
| MC | phase C de moteur |
| LA terre | C.C |
| VCC | C.C + |
