Nom de produit: Carte de commande de moteur CC sans balais Tension locale: 12V-36VDC
Max Current: 15A Courant fonctionnant: 15A
Contrôle de vitesse de PWM: Fréquence de PWM : 1-20KHz, coefficient d'utilisation 0-100% Règlement de vitesse de tension analogique: 0-5V
Sans brosse: pour le moteur sans brosse de C.C de Sensorless Support technique: Oui
Couleur: bleu Sortie de signal d'impulsion de vitesse: Oui
Surligner:

Conducteur sans brosse de moteur de C.C 36VDC

,

Tableau de contrôle de moteur de la CE

,

conducteur sans brosse de moteur de C.C 5v

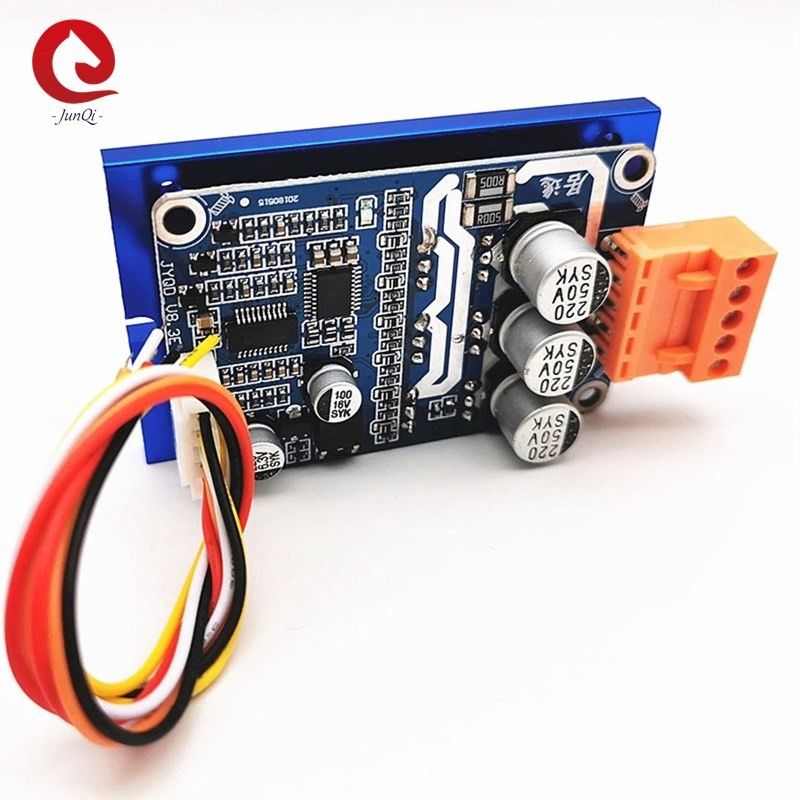

JYQD_V8.3E avec le radiateur aucun moteur de Hall, carte de puissance non inductrice de contrôle de moteur, panneau de contrôle de vitesse, renversant le conseil

Carte depuissancesans brossedemoteurdeC.Cde JYQD-V 8,3E

Numéro de type JYQD-V8.3E
Temp de opération. -20-85℃
Tension d'opération 12V-36V
Courant maximum 15A
Cont.working actuel 15A
· Contrôle de vitesse de PWM Fréquence de PWM : 1-20KHZ ; Coefficient d'utilisation 0-100%
Règlement de vitesse de tension analogique 0-5V
O.V / Protection de L.V OUI
Sortie de signal d'impulsion de vitesse OUI

Notes d'application :

La carte de puissance de JYQD_V8.3E est carte nue sans logement et radiateur. Si la puissance du moteur au-dessous de 60W, il n'a pas besoin d'ajouter le radiateur, elle doit seulement assurer la ventilation normale et l'isolation bonne. Si la puissance du moteur davantage que 60W, il doit ajouter le radiateur comme le diagramme en tant que ci-dessous.

Veuillez prendre la note que la carte de puissance de JYQD_V8.3E n'a aucune protection anti-inverse de connexion, il endommagera de manière permanente la carte de puissance si connexion renversée de polarité.

Le port de sortie 5V sur la carte de puissance interdit pour relier le périphérique externe. Il s'applique seulement au potentiomètre et au commutateur externes du conseil pour le règlement et l'inversion de vitesse.

Le terminal de « M » sur la carte de puissance de JYQD_V8.3E est le signal de sortie de vitesse de moteur d'impulsion (sortie va-et-vient), et le courant de sortie maximum est moins que 5mA.

Radiateur aucun conseil de Speed Motor Controller de conducteur de moteur de C.C de Hall Brushless 0

Diagramme de câblage :

Radiateur aucun conseil de Speed Motor Controller de conducteur de moteur de C.C de Hall Brushless 1

5V -----Tension interne de sortie de carte de puissance

M ---- Port de sortie de vitesse de moteur de signal d'impulsion, signal d'impulsion 5V.

1. port de contrôle

Z/F---- Ports tournants de contrôle de direction. Reliez le haut niveau « 5V » ou ne reliez non est direction en avant, relier 0 V de bas niveau ou se relier à la terre est direction inverse.

VR ----Port de contrôle de vitesse. La vitesse linéaire 0.1v réglementaire -5V de tension analogique, la résistance d'entrée est l'ohm 20K, se relient à la terre quand règlement de vitesse de l'entrée PWM, fréquence de PWM : 1-20KHZ ; Coefficient d'utilisation 0-100%

Terre-utilisé pour le contrôle interne de panneau d'entraînement

2. Port de puissance

MA ----phase A de moteur

Mb ---- phase B de moteur

MC---- phase C de moteur

LA terre----C.C

VCC----C.C +

3. Employez les fils protégés si la carte de puissances a plus de 50 distances de cm du moteur, autrement elle peut mener à l'entraînement anormal, affectant l'utilisation normale.

distance du port 4.Control : 2.54mm, distance de port de puissance : 3,96 millimètres

5. Attention de salaire à l'isolation entre le transistor MOSFET de conducteur et le radiateur ou le plat d'installation.

Dessin dimensionnel :

Radiateur aucun conseil de Speed Motor Controller de conducteur de moteur de C.C de Hall Brushless 2Radiateur aucun conseil de Speed Motor Controller de conducteur de moteur de C.C de Hall Brushless 3Radiateur aucun conseil de Speed Motor Controller de conducteur de moteur de C.C de Hall Brushless 4

Précautions
♦When utilisant ce module d'entraînement de moteur pour ajuster la vitesse, le moteur aura le courant excessif à la grande vitesse, la vitesse sera instable, et l'efficacité sera réduite.
À l'aide de ce module d'entraînement de moteur pour ajuster la vitesse, le moteur s'inverse au début, le courant est grand, et le moteur démarre pour secouer.
La situation ci-dessus montre que le degré assorti entre le moteur et le module d'entraînement est bas. Veuillez demander au service à la clientèle pour ajuster les données. Vous pouvez remplacer la résistance et le condensateur de matériel pour réaliser le meilleur effet moteur.
♦ si vous employez moins que 60W, vous n'avez pas besoin d'ajouter le radiateur. Si vous employez davantage que 60W, vous devez ajouter le radiateur sans dissipation thermique.
L'efficacité motrice de la puce est réduite. Si la température est trop haute, elle endommagera permanent ! Le secteur du radiateur dépend de l'environnement de travail (la superficie recommandée de dissipation thermique est plus de 200 centimètres carrés) ! En installant le radiateur, soyez sûr de prêter l'attention au problème d'isolation. S'il n'est pas isolé, il causera le panneau d'entraînement est de manière permanente endommagé !
l'alimentation d'énergie de ♦The ne peut pas être renversée, et l'inverse sera cassé immédiatement ! Par conséquent, il est nécessaire de s'assurer que la polarité de l'alimentation d'énergie n'est pas reliée avant le câblage.
XI
Le ♦ les lignes de phase des trois moteurs peut être relié librement. Si la direction est renversée, vous pouvez renverser les lignes biphasées.
le ♦ 5V sur la carte de puissance est seulement employé pour le contrôle de vitesse externe de potentiomètre. Ne reliez pas l'autre équipement d'alimentation, autrement il sera endommagé.
Le ♦ que ce tableau d'entraînement est relié au potentiomètre 1-30K, il de vitesse est recommandé pour utiliser le potentiomètre 10K

Nous pouvons fournir l'assy supplémentaire comme fils et radiateur de connecteur.
