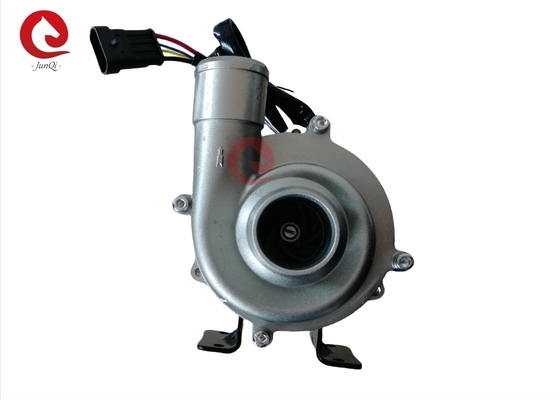

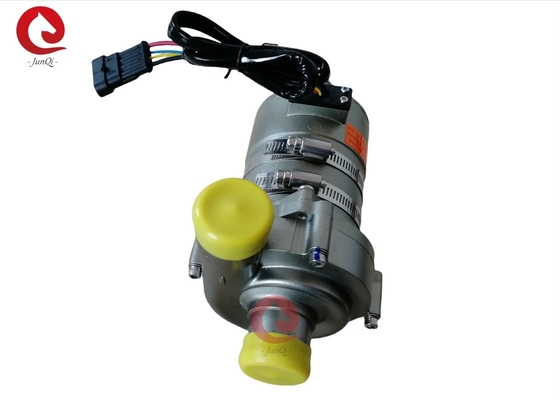

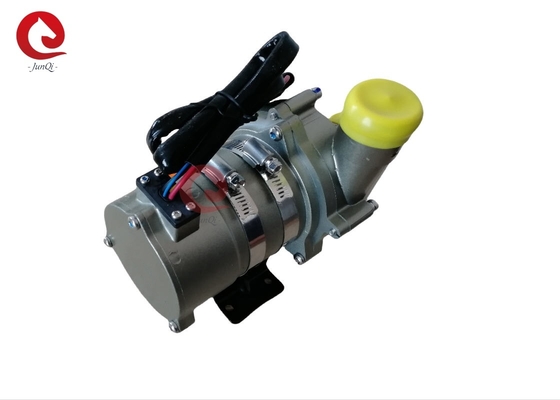

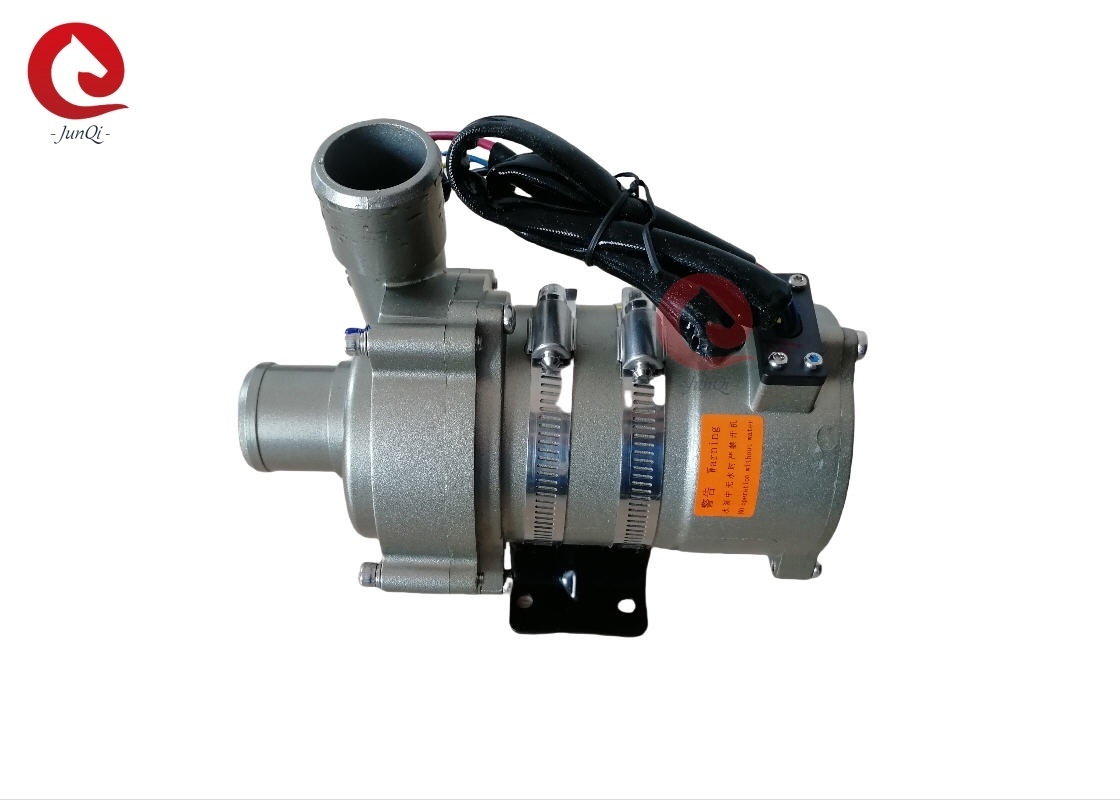

Pompe centrifuge à moteur CC sans balais, CC 24V 300W, pompe à eau électrique robuste pour bus électrique, batterie de camion et refroidissement du contrôleur avec PWM
OWP-7000KL67 Pompe à eau électrique robuste 300W pour système de refroidissement de batterie et de contrôleur de bus/camion électrique
■ Applications
Largement utilisé dans les bus hybrides, les voitures particulières hybrides, les véhicules électriques, les trains, les navires et autres systèmes de chauffage et
de circulation de refroidissement.
■ Caractéristiques
◆ Pompe centrifuge
◆ Transmission par force magnétique
◆ Moteur CC sans balais à haut rendement, faible consommation d'énergie, haut rendement, longue durée de vie.
◆ Avec une large plage de température de fonctionnement
◆ Contrôle de la vitesse du signal PWM (en option)
◆ Sortie du signal de diagnostic (en option)
◆ Avec contrôle de débit constant
◆ Protection contre l'inversion de polarité
◆ Protection contre la marche à sec
◆ Protection contre les surtensions et les surintensités
◆ Protection contre les surcharges et les surchauffes
■ Description technique (pièces en contact avec le liquide)
Corps de la tête de pompe : Alliages d'aluminium moulé sous pression
Turbine : PPS+GF
Cavité de protection : PPS+GF
Manchon d'arbre : matériaux composites en carbure de silicium
Arbre : arbre en acier inoxydable (3CR14)
Logement de l'aimant : encapsulation plastique PPS
Joint d'étanchéité : EPDM
■ Dispositif d'entraînement (y compris le moteur)
Rotor d'entraînement : aimant encapsulé en plastique PPS
Vis et écrous : acier inoxydable SUS 304
Moteur d'entraînement : moteur sans balais
Cadre de fil du moteur : PPA GF
Corps de pompe : boîtier en aluminium moulé sous pression avec sablage et anodisation + revêtement en poudre PE.
Support : acier
Cerce de support : acier inoxydable US 304
Étanche selon la norme IP67 (en60529)
Modèle de connecteur : AMP282104-1 (prise correspondante AMP282109-1)
Diamètre de la buse : 40 mm (1,5 pouce)
■ Instructions de montage
Les pompes de la série OWP-7000KL67 sont des pompes centrifuges qui nécessitent un pré-remplissage,
La pompe est installée dans la position la plus basse du système pour garantir que la turbine est toujours
immergée dans le liquide, ou pré-remplir la pompe avant la mise sous tension.
1 : La pompe ne doit pas fonctionner à sec, même si elle peut fonctionner à sec pendant 15 minutes (après 15
minutes de fonctionnement à sec, elle s'arrêtera automatiquement), Le fonctionnement à sec fera du bruit, augmentant également
l'abrasion de l'arbre et du manchon d'arbre.
2 : Utilisez le tuyau de diamètre recommandé pour connecter l'entrée de la pompe, si vous utilisez un diamètre plus petit
tuyau d'entrée de pompe, en raison de la pression négative dans la pompe, l'air extérieur entre plus facilement dans le
pompe par le biais de la canalisation, cela dégradera les performances de la pompe, et également les bulles d'air
endommagent la pompe.
3 : Vu de la direction de l'entrée de la pompe, la turbine tourne dans le sens des aiguilles d'une montre (voir la flèche sur
l'orifice de sortie).
4 : La pompe peut être installée verticalement ou horizontalement (voir figure 1) Lorsqu'elle est installée
verticalement, l'orifice de sortie doit être orienté vers le haut.
5 : Afin d'éviter le fonctionnement à sec (l'air reste coincé dans la turbine), l'orifice de sortie de la pompe à eau doit
être vertical ou dans la partie supérieure de la turbine. (voir figure 1)
6 : Le tuyau connecté doit être monté verticalement (ou sans coude à 20 cm) pour faciliter l'évacuation de l'air,
le tuyau de sortie ne doit pas utiliser de coude de moins de 90 degrés (voir figure 2).
7 : Ne peut pas utiliser l'eau de mer ou d'autres liquides fortement pollués avec de grosses impuretés granulaires comme liquide
moyen.
Paramètre de température
Température du liquide moyen : -40℃ à +85℃ (-40°F à + 185°F)
Température ambiante de fonctionnement : -40℃ à +120℃ (-40°F à +248°F)
Température de stockage : -40℃ à +70℃ (-40°F à +158°F)
(jusqu'à 100 ℃, mais cela réduira la durée de vie)
■ Pression du système
-0,2 à 2,5 bar (100℃ (212°F).
La durée de vie est supérieure à 20 000 heures sur la base de la tension nominale et de 36℃ (86°F) ambiante
température.
■ Plage de tension
Pompe à eau nominale 24V, plage de fonctionnement 18V - 32V
Bien que le moteur puisse être utilisé dans une large plage de tension et de température, mais une tension excessive ou trop
basse et la température affecteront la durée de vie du moteur, la pompe ne peut pas être
exposée au rayonnement thermique ambiant.
Liquide moyen : mélange de liquides (eau avec moins de 60 % de glycol)
■ Paramètre électrique
|
Tension de fonctionnement
(VDC)
|
Puissance nominale
(W)
|
Débit nominal
(L/H)
|
Dimensions
(mm)
|
Poids
(g)
|
|
24V(18V-32V)
|
240W
|
Q=2800L/H,
H≥16M
|
190*90*157
|
2200g
|
Modèle de connecteur et propriétés électriques correspondantes (voir figure 3) :
|
AMP282104
(Prise correspondante AMP282109-1)
|
1
|
2
|
|
+24V
|
GND
|
|
Épaisseur du fil
|
Le fil le plus long utilisé *
|
|
|
24V
|
|
1,5 mm²
|
16m
|
|
2,5 mm²
|
25m
|
|
3 mm²
|
31m
|
|
4 mm²
|
40m
|
La taille de fil recommandée est (Basé sur une chute de tension de 3%)
* La longueur du fil représente la distance entre la pompe et la batterie
■ Attentions
1. Température ambiante de fonctionnement : -40℃--120℃, devrait essayer d'éviter de se rapprocher du système catalytique à trois éléments, du système de tuyaux d'échappement de gaz et du moteur pendant l'installation, assurer la température de l'environnement de travail.
2. La position d'installation de la pompe à eau doit être aussi proche que possible du faible niveau d'eau, pour prolonger la durée de vie de la pompe.
4. Veuillez utiliser la pompe loin de l'environnement poussiéreux, la poussière est nocive pour réduire la durée de vie
5. Faites attention à la pureté de l'eau, évitez le blocage et le blocage de la turbine pour réduire la durée de vie de la pompe
■ Paramètre de performance
Tags du produit : Pompe à eau électrique automatique haute pression 24VDC OWP-7000KL67 Débit maximal 5500L / H pour bus BYD YUTONG BEV
