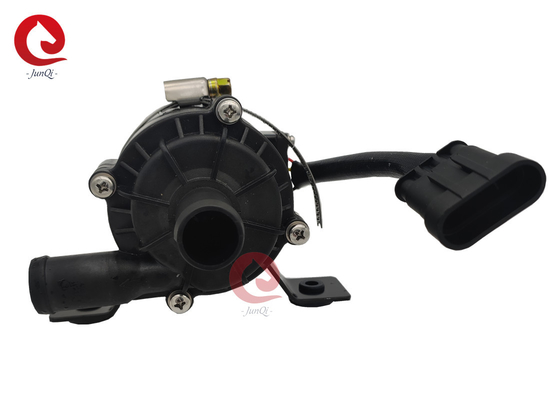

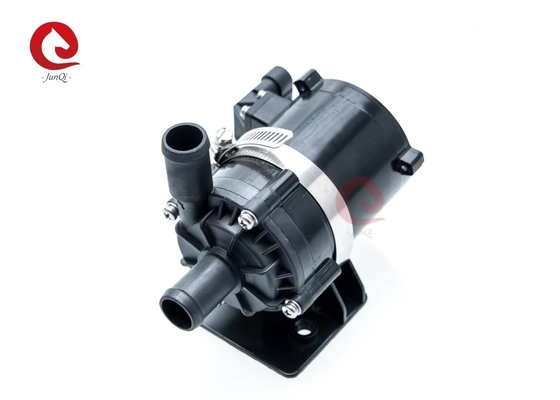

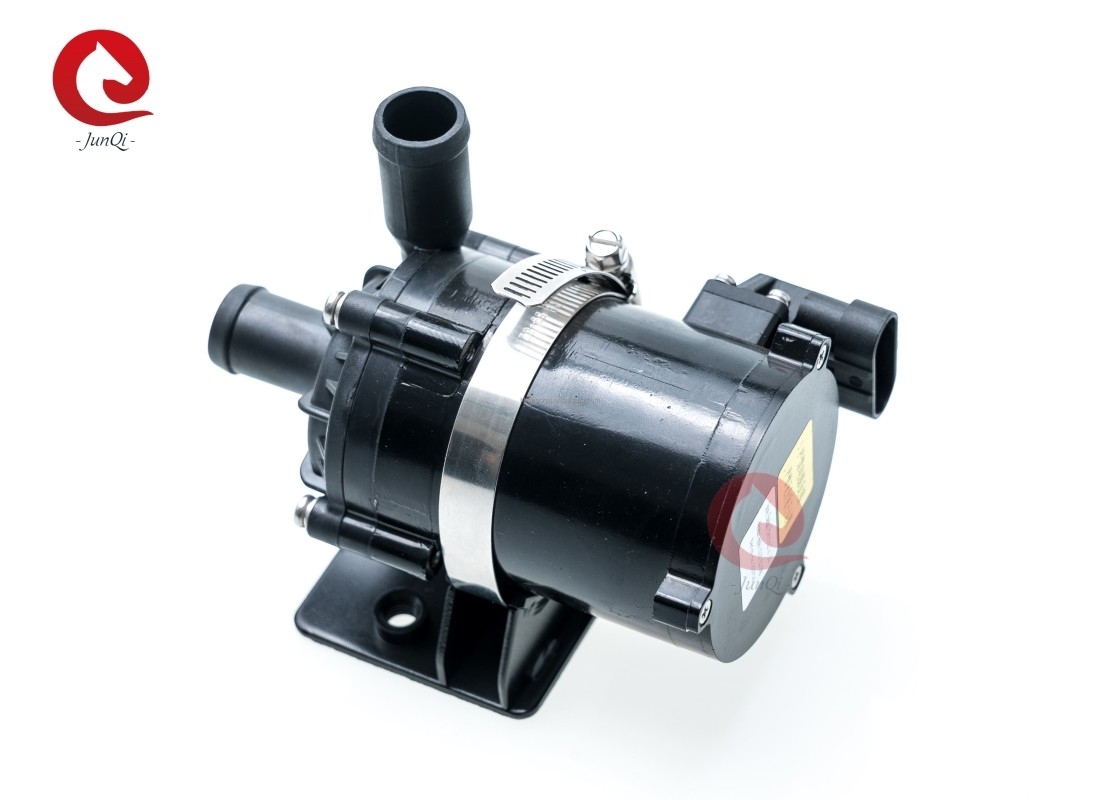

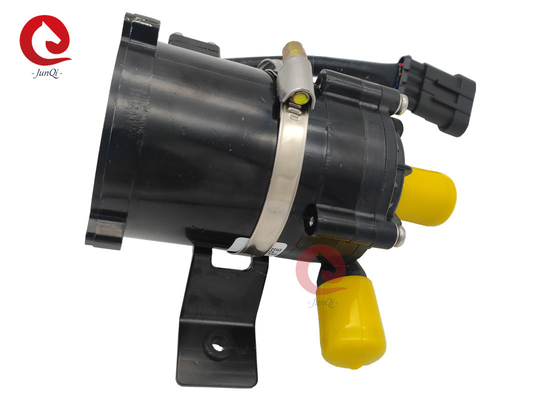

24 pompes à eau sans brosse auxiliaire de refroidissement de moteur de C.C 12VDC 80W pour la circulation de chauffage de HEV EV

HEV ou pompe à eau électrique d'automobile électrique, batterie se refroidissant, pompe à réfrigérant, pompe de voiture électrique

Pompe à eau électrique des véhicules à moteur de la série DKB80

Amplification/circulation/Variable-fréquence/contrôle à faible bruit/bouclier pump/PWM/retour de signal

Applications de ♣

Appliquez-vous à HEV (véhicule électrique hybride), à EV (véhicules électriques), à trains, à bateaux et à système de l'autre circulation de chauffage de circulation et de refroidissement.

1. Véhicule électrique hybride (HEV), moteur de moteur du véhicule électrique de gamme étendue (EREV) et cycle de refroidissement de système de commande.

2. Les minibus électriques purs circulent en voiture le moteur et le cycle de refroidissement de système de commande, le chauffage auxiliaire de batterie et le cycle de refroidissement.

3. Cycle de refroidissement de turbocompresseur.

4. Cycle de refroidissement par l'eau de moteur.

5. Cycle de l'eau du préchauffeur 12KW.

6. L'autre utilisation de système de refroidissement.

Caractéristiques de ♣

Pompe centrifuge d'étape unique de ♦

Transmission de force magnétique de ♦ (structure de pompe de bouclier)

Moteur sans brosse de C.C de rendement élevé de ♦, consommation de puissance faible, rendement élevé, longue durée de vie.

♦ avec la température de fonctionnement d'éventail

Contrôle de vitesse de signal du ♦ PWM (retour facultatif de signal de PAGE)

♦ avec le contrôle de débit constant

Le ♦ renversent la protection de polarité

Le ♦ sèchent la protection courante

♦ au-dessus de tension, au-dessus de la protection actuelle

Surcharge de ♦, au-dessus de la protection de la température

Composants électroniques de catégorie d'automobile de ♦

Description technique de ♣ (parties en contact avec le liquide)

Logement principal de pompe : PPS+GF

Roue à aubes : PPS+GF

Cavité de bouclier : PPS+GF

Incidence d'axe : Joint en céramique materials+ de carbone de zircone composée de la résine

Axe : axe d'acier inoxydable de cavité

Rotor : injection en nylon emballée

Anneau de joint : EPDM

Dispositif d'entraînement de ♣ (moteur y compris)

Entraînement de l'électro-aimant : injection de magnet+nylon emballée

Vis et écrous : Acier inoxydable du SUS 304

Moteur d'entraînement : moteur sans brosse

Cadre de fil de moteur : PPA+GF (blanc)

Logement de pompe : alliage d'aluminium

Parenthèse : Acier inoxydable du SUS 304

Cercle de parenthèse : Les USA 304 steel+ inoxydable atténuant l'anneau en caoutchouc

Imperméable basé sur l'estimation IP67 (en60529)

Connecteur : 3 bornes ou 4Pins (avec le retour de signal de PAGE)

Diamètre de bec : 22.6mm (diamètre intérieur : 16mm)

Modèle Specifications de ♣

DKB80-12A (SR/PG)

DKB80-24A (SR/PG)

Avec le suffixe modèle de support : SR (par exemple : DKB80-12ASR)

Avec le suffixe modèle de goupille de retour de signal de PAGE : PAGE (par exemple : DKB80-12APG)

♣ montant l'instruction

Les pompes de la série DKB80 sont des pompes centrifuges qui exigent prérempli,

La pompe installée dans la position la minima du système pour s'assurer que la roue à aubes est toujours immergée dans le liquide, ou a prérempli la pompe avant puissance dessus.

Le 13h ne devrait pas sec-courir, quoiqu'il puisse sec-courant pendant 30 secondes (après 30 secondes sec-courant, il s'arrêtera automatiquement), volonté courante sèche fait le bruit, également augmentant l'abrasion à l'axe et à la douille d'axe.

2 : Utilisez le tuyau recommandé de diamètre reliant l'orifice d'admission de pompe, si vous employez un orifice d'admission de pompe plus de faible diamètre de tuyau, dû à la pression négative dans la pompe, l'air extérieur plus facile entrent à la pompe par la canalisation, elle fera la dégradation de représentation de pompe, et également les bulles d'air faire des dommages à la pompe.

3 : Comme vu de la direction d'orifice d'admission de pompe, la roue à aubes tourne dans le sens horaire (voir la flèche sur l'orifice de sortie).

4 : La pompe peut être installée verticalement ou être horizontalement montée (voir le schéma 1) une fois installé verticalement, l'orifice de sortie devrait être ascendant.

5 : Afin d'éviter le fonctionnement sec (l'air se coincent dans la roue à aubes), l'orifice de sortie de pompe à eau devrait être vertical ou dans le stimulant de la roue à aubes. (voir le schéma 1)

6 : Le tuyau relié devrait être verticalement monté (ou aucun coude dans 20cm) pour faire l'air déchargé facilement, le tuyau de débouché ne devrait pas être employé moins de 90 degrés

Coude (voir le schéma 2).

7 : N'employez pas l'eau de mer ou toute autre pollution lourde avec le grand liquide d'impureté de grain comme milieu liquide.

Paramètre de la température de ♣

La température liquide moyenne : -40℃ à +120℃ (- 40°F + à 248°F)

Température ambiante fonctionnante : -40℃ à +100℃ (- 40°F à +212°F)

Température de stockage : -40℃ à +70℃ (- 40°F à +158°F)

(le ℃ jusqu'à 100, mais lui raccourcira la durée de vie)

Pression de système de ♣

-0,2 à la barre 2,5 (100℃ (212°F).

La durée de vie est plus de 20 000 heures basées sur la tension et le 36℃ évalués (86°F) température ambiante.

Chaîne de tension de ♣

Pompe à l'eau 12V évaluée, gamme réalisable 9V - 16V

Pompe à l'eau 24V évaluée, gamme réalisable 18V - 30V

Bien que le moteur puisse être utilisé dans un large éventail de tension et de température, mais la tension et la température excessives ou si basses affecteront la durée de vie du moteur, la pompe ne peut pas être exposée au rayonnement thermique ambiant.

Liquide moyen : l'eau pure, mélange liquide (l'eau avec en-dessous du glycol de 60%)

Paramètre électrique de ♣

modèle et goupilles de ♣Connector

Attentions de ♣

1. Température ambiante fonctionnante : - 40℃--120℃, devrait essayer d'éviter près du trois-élément catalytique, système de tuyau de décharge gazeuse et le moteur pendant l'installation, assurent la température d'environnement de travail.

2. La position d'installation de la pompe à eau devrait autant que possible près du niveau de basse mer, prolonger la durée de vie de la pompe.

3. Afin de réduire la résistance à l'eau, devrait autant que possible réduire le coude de nombre dans la tuyauterie dans l'installation, n'assurent aucun n'importe quel coude à moins de 20 cm de la pompe.

4. Veuillez utiliser la pompe loin de l'environnement poussiéreux, la poussière est néfaste pour réduire la durée de vie

5. L'attention de salaire à la pureté de l'eau, évitent à la confiture et roue à aubes-ont bloqué pour réduire la durée de vie de la pompe.

Diagramme de courbe de ♣

dimensions de ♣Overall
