Pour créer la valeur pour des clients. Intégrité et avantageux pour les deux parties.
 |
| Lieu d'origine: | Changzhou, Chine |
| Nom de marque: | Junqi |
| Certification: | CE, RoHs, REACH |
| Numéro de modèle: | JQ42RBL/42JMG50K |
| Quantité de commande min: | 5PCS |
|---|---|
| Prix: | USD40-90/PC Negotiable |
| Détails d'emballage: | CTN |
| Délai de livraison: | 4weeks obtiennent ensuite le paiement (base sur commande), |
| Conditions de paiement: | T / T, Western Union, Paypal |
| Capacité d'approvisionnement: | 10000set/month |
| Type: | Moteur sans brosse de C.C de boîte de vitesse planétaire | Numéro de modèle: | JQ42RBL/42JMG50K |
|---|---|---|---|
| Format de l'image: | 42mm | Type de enroulement: | Étoile |
| Couple évalué: | 0.5N.m~5N.m | Nombre de Polonais: | 8 |
| Numéro de phase: | 3 | Tension évaluée: | 24VDC |
| Vitesse nominale: | 7.1~1099rpm | Utilisation: | BATEAU, voiture, bicyclette électrique, FAN, appareil ménager, Industric automatique |
| Forme: | Rond | ||
| Mettre en évidence: | moteur de réduction de la vitesse 24v,42JMG50K,moteur de réduction de vitesse de 5.0N.m |
||

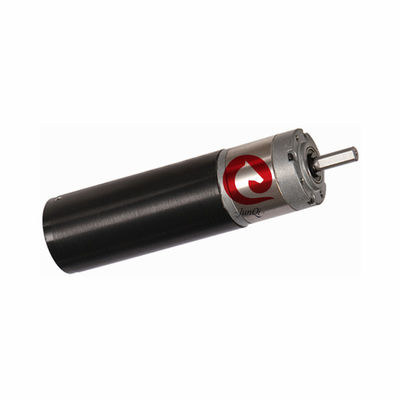

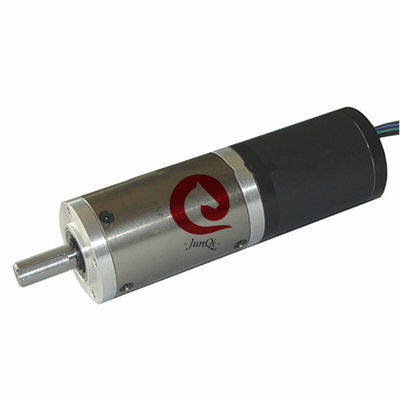

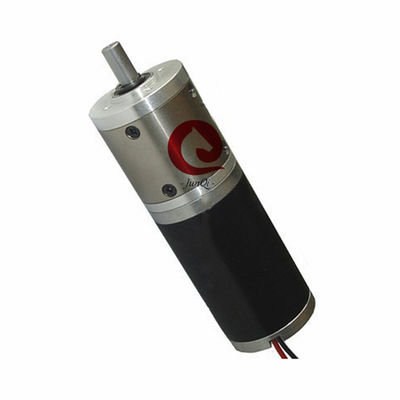

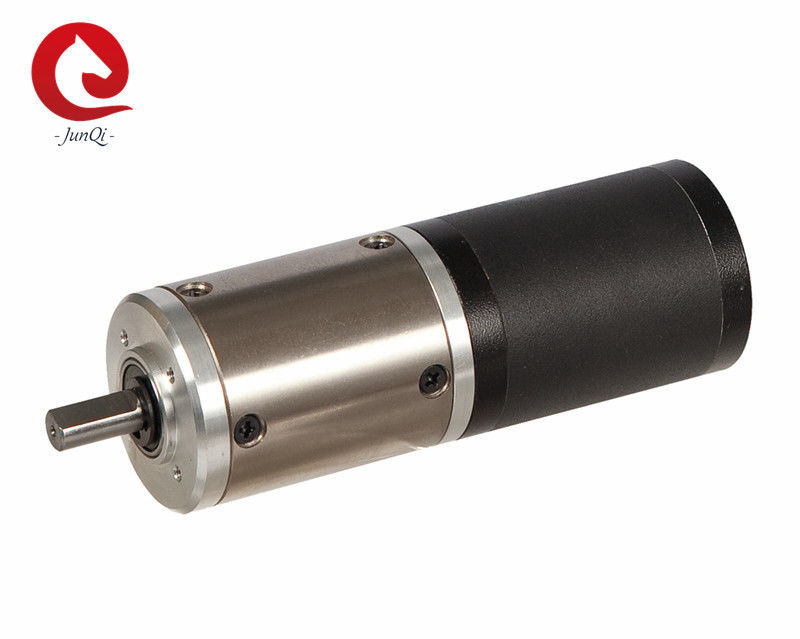

Boîte de vitesse planétaire du diamètre 42mm, moteur de réduction évalué de Torque0.5N.m~5.0N.m 24VDC 4000RPM JQ42RBL/42JMG50K
Caractéristiques :
Rendement et à faible bruit élevés.
Durée de vie durable et longue.
Approprié à DIY ou à travail mécanique.
Diagramme de fil :
| Type | Couleur | Fonctions |
|
UL1007 AWG26 |
Bleu | Vcc |
| Jaune | Ha | |
| Brown | HB | |
| Rouge | Hc | |
| Vert | LA terre | |
|
UL1007 AWG22 |
Rouge | Phase U |
| Brown | Phase V | |
| Noir | Phase W |
Spécifications de moteur d'entraînement :
| Article | Unité | JQ42RBL30-2455 | JQ42RBL60-2454 |
| Nombre de poteaux | 8 | 8 | |
| Numéro de phase | 3 | 3 | |
| Tension évaluée | Volts continu | 24 | 24 |
| Vitesse à vide | T/MN | 5500 | 5400 |
| Vitesse nominale | T/MN | 4000 | 4200 |
| Couple évalué | mN.m | 20 | 56 |
| Puissance évaluée | W | 8,4 | 25 |
| Couple maximal | mN.m | 60 | 170 |
| Courant de pointe | 1,7 | 4,4 | |
| Résistance entre phases | ℃ d'ohms@20 | 5,9 | 1,6 |
| Inductance entre phases | MH | 5,1 | 1,94 |
** Notes : Est en haut le moteur standard, nous peut être conçu &manufactured avec la demande adaptée aux besoins du client ! !
Taille mécanique :
Données techniques de C.C de moteur sans brosse de vitesse :
Données de moteur de la vitesse JQ42RBL30-2445
| Rapport de réduction | 3,8 | 4,9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | 346 | 442 | 565 | |
| Nombre de trains d'engrenages | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |
| Longueur de boîte de vitesse (L) | millimètre | 35,2 | 35,2 | 45,7 | 45,7 | 45,7 | 56,0 | 56,0 | 56,0 | 56,0 | 66,3 | 66,3 | 66,3 | 66,3 | 66,3 |
| Vitesse à vide | T/MN | 1440 | 1127 | 367 | 289 | 229 | 98 | 77 | 60 | 47 | 26 | 20 | 16 | 12 | 9,7 |
| Vitesse nominale | T/MN | 1047 | 820 | 267 | 211 | 167 | 71 | 56 | 44 | 34 | 19 | 15 | 12 | 9,0 | 7,1 |
| Couple évalué | N.m | 0,07 | 0,09 | 0,24 | 0,31 | 0,39 | 0,82 | 1,0 | 1,3 | 1,7 | 2,8 | 3,5 | 4,5 | 5 | 5 |
|
Charge de Max.Permissible en peu de temps |
N.m | 1,5 | 1,5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 |
Données de moteur de la vitesse JQ33RBL80-2490
| Rapport de réduction | 3,8 | 4,9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | |
| Nombre de trains d'engrenages | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | |
| Longueur de boîte de vitesse (L) | millimètre | 35,2 | 35,2 | 45,7 | 45,7 | 45,7 | 56,0 | 56,0 | 56,0 | 56,0 | 66,3 |
| Vitesse à vide | T/MN | 1414 | 1107 | 360 | 264 | 225 | 96 | 76 | 59 | 47 | 25 |
| Vitesse nominale | T/MN | 1099 | 861 | 280 | 221 | 175 | 75 | 59 | 46 | 36 | 20 |
| Couple évalué | N.m | 0,19 | 0,25 | 0,68 | 0,86 | 1,1 | 2,3 | 2,9 | 3,7 | 4,7 | 5 |
|
Charge de Max.Permissible en peu de temps |
N.m | 1,5 | 1,5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 |
Nous pouvons assurer le service supplémentaire :
Si ce moteur ne s'assortissent pas avec votre demande. Sentez svp librement pour entrer en contact avec nous, nous peut faire l'axe adapté aux besoins du client/enroulement/bride de support/câble/connecteur. Nous voulons bien des travaux côte à côte avec vous et votre équipe pour concevoir un moteur qui adaptera les besoins précis de votre application. Tous les ingénierie et appui est faite sur place.
Service d'accessoires : Frein, connecteur, encodeur
Conception adaptée aux besoins du client : Enroulement adapté aux besoins du client, bride adaptée aux besoins du client, axe adapté aux besoins du client….
FAQ :
Q : De quelle longueur le délai d'exécution est-il des ordres ?
: Délai d'exécution : 4 semaines après que recevoir le dépôt
Q : Quelle est votre assurance commerciale ?
: protection 100% de qualité du produit.
produit 100% sur la protection d'expédition de temps.
protection 100% de paiement pour votre quantité couverte.
Q : Quel est Moq ?
: 5PCS. Accueil de commande.
Q : Faites-vous le produit adapté aux besoins du client ?
: Oui, nous acceptons informatique.
Q : Environ après vente Serive ?
: Les services après-vente 24/7.
Q : Quel est le niveau de qualité de votre produit ?
: Nous produisons la bonne qualité, refusons de produire la qualité.
Moteur de boîte de vitesse de NEMA17 BLDC Plaetary :
