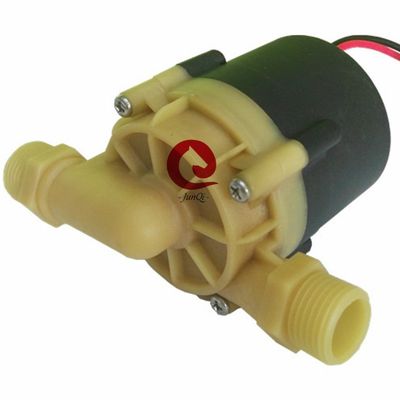

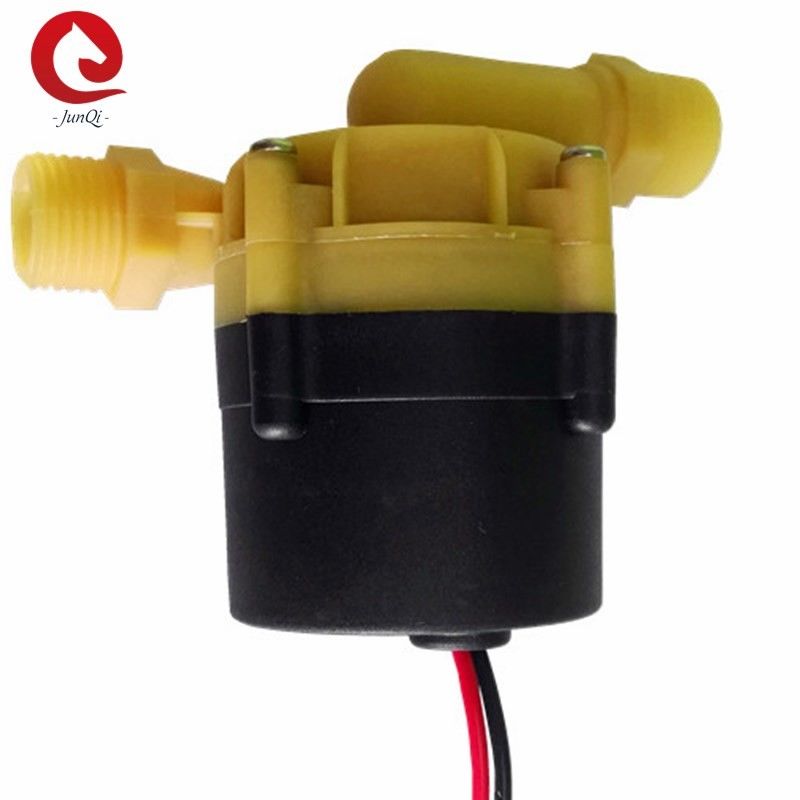

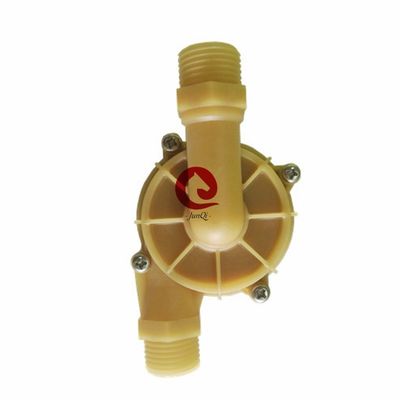

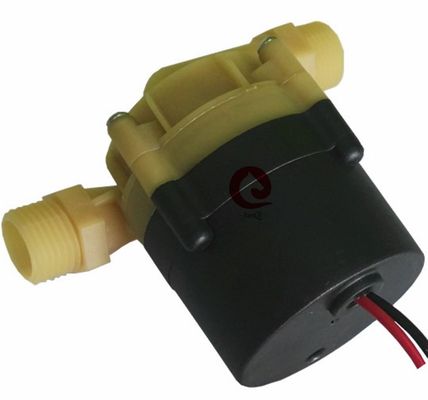

Petite pompe à eau à courant continu sans pinceau de 12 V/24 V à vitesse fixe

JQ-P6202 pompe à eau centrifugeuse à courant continu sans balai pour chauffe-eau électrique

Pompes à eau à courant continu sans balai industrielles de la série JQ-P6202

Le moteur doit être équipé d'un système de freinage de freinage de freinage de freinage.commande de la pompe/PWM

■ Applications

1: Circulation de l'eau par chauffage solaire
2: Équipements de purification de l'eau
3Appareils pour l'eau potable
4: distributeur d'eau automatique
5: équipement de refroidissement par eau
6: refroidissement du moteur
7: refroidissement des équipements de chauffage
8Tours de refroidissement
9: Paysage de l'irrigation

■ Caractéristiques
◆ pompe centrifuge
◆ Transmission de la force magnétique (structure de pompe à bouclier)
◆ Moteur à courant continu sans balai à haut rendement, faible consommation d'énergie, haute efficacité, longue durée de vie.
◆ Avec une large plage de températures de fonctionnement
◆ régulation de la vitesse du signal PWM
◆ Avec contrôle de débit constant
◆ Protection contre la polarité inverse (facultative)
◆ Protection contre le séchage (facultatif)
◆ Protection contre les surtensions et les surtensions
◆ Surcharge, protection contre les températures élevées

■ Description technique (pièces en contact avec le liquide)
Casque de la tête de pompe: PK+GF
Les équipements de protection individuelle doivent être équipés d'un dispositif de protection individuelle (PEP) et d'un dispositif de protection individuelle (GF).
Cavité du bouclier: PK+GF
Couverture de l'arbre: matériaux composites en résine de carbone/couverture en céramique
Axe: axe en céramique/axe en acier inoxydable
Rings de scellés: EPDM

■ Dispositif de conduite (y compris moteur)
Électroaimant moteur: moulage magnétique en plastique
Écroues et écrous: acier inoxydable SUS 304
Moteur de conduite: moteur sans balai
Cadre de fil du moteur: PPA+GF (noir)
Résistant aux UV
Parenté: acier inoxydable SUS 304
Rings de support: acier inoxydable US 304 + anneau en caoutchouc amortissant
Résistant à l'eau selon la classification IP65 (en60529)
câblage: 3 fils / connecteur étanche en option
Diamètre de la buse:20.5 mm (diamètre intérieur:14.5 mm)

■ Caractéristiques du modèle

Le système d'aérodrome doit être équipé d'un système d'aérodrome.

■ Instructions de montage
Les pompes de la série JQ-P6202 sont des pompes centrifuges qui nécessitent un remplissage préalable,
La pompe installée dans la position la plus basse du système pour s'assurer que la roue est toujours immergée dans le liquide, ou pré-remplie la pompe avant l'allumage.

1: la pompe ne doit pas fonctionner à sec, même si elle peut fonctionner à sec pendant 30 secondes (après 30 secondes de fonctionnement à sec, elle s'arrête automatiquement), le fonctionnement à sec fera du bruit,augmentant également l'abrasion de l'arbre et du manche de l'arbre.

2: Utilisez le tuyau fileté de diamètre recommandé pour connecter l'entrée de la pompe, si vous utilisez une pompe de tuyau d'entrée de diamètre plus petit, en raison de la pression négative dans la pompe,l'air extérieur entre plus facilement dans la pompe par le pipeline, il fera la dégradation des performances de la pompe, et aussi les bulles d'air causer des dommages à la pompe.

3: Vu dans la direction de l'entrée de la pompe, la roue tourne dans le sens des aiguilles d'une montre (voir la flèche sur la sortie).

4: La pompe peut être montée verticalement ou horizontalement (voir figure 1).

5: Afin d'éviter que l'air ne s'enfonce dans la roue, la sortie de la pompe à eau doit être verticale ou située dans la partie supérieure de la roue (voir figure 1).

6: le tuyau raccordé doit être monté verticalement (ou sans coude dans 20 cm) pour permettre la décharge facile de l'air, le tuyau de sortie ne doit pas être utilisé à moins de 90 degrés (voir figure 2).

7: Ne peut pas utiliser l' eau de mer ou d' autres polluants lourds avec des impuretés liquides à gros grains comme milieu liquide.

figure 1 figure 2 figure 3

■ paramètre de température
Température moyenne du liquide: -25°C à +105°C (-13°F à +221°F)
Température ambiante de travail: -10°C à +100°C (14°F à +212°F)
Température de stockage: -40°C à +70°C (-40°F à +158°F)
(jusqu'à 100 °C, mais cela raccourcit la durée de vie)

■ pression du système
-0,2 à 2,5 bar (100 °C).
La durée de vie est supérieure à 20 000 heures en fonction de la tension nominale et de la température ambiante de 36 °C.

■ Plage de tension
Pompe à eau nominale de 24 V, plage de fonctionnement de 18 V à 30 V
Bien que le moteur puisse être utilisé dans une large plage de tension et de température, une tension et une température excessives ou trop basses affecteront la durée de vie du moteur.la pompe ne peut pas être exposée à des rayonnements thermiques ambiants.

Liquide moyen: eau pure, mélange liquide (Eau contenant moins de 60% de glycol)

■ Paramètres électriques
Les spécifications:
N° de spécification de la catégorie
1 Voltage nominal 24V
2 Tensions opérationnelles 18V-30V
3 Puissance nominale de 5 à 55 W
3 Plage de débit 0-22 L/minute
4 Portée de levage 0-11M
5 Bruit ≤ 45 dB
6 Durée de vie 20000 heures
7 Mode de fonctionnement
8 Diamètre de l'entrée 20,5 mm (diamètre intérieur):14.5 mm)
9 Diamètre de sortie 20,5 mm (diamètre intérieur):14.5 mm)

■ Description du câblage
Longueur standard du fil: 40 cm (ne pas traîner le fil)

Noir: DC-

Rouge: DC+

■ Description du PWM

Trois modes de régulation de la vitesse

1Voltage analogique de 0 à 5 V
2: taux de cycle de fonctionnement PWM 0%-100% (graphique ci-dessous)
3: fréquence PWM d'entrée (1K-10K Hz)

Toutes les données sont personnalisables pour le client

■Services de personnalisation:
1:Les pièces de la pompe sont personnalisables selon les exigences spécifiques du client
2:Pompes: paramètres de performance personnalisables selon les exigences du client
3:Accessories optionnelles de la pompe personnalisables selon les exigences du client
4:Programme de circuit spécial personnalisable selon les exigences du client
5:Le boîtier extérieur peut être personnalisé selon les exigences du client

■ Structure de la pompe à eau

■ Dimensions globales de la pompe à eau
